Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.
| Серия | HD CompactLine |

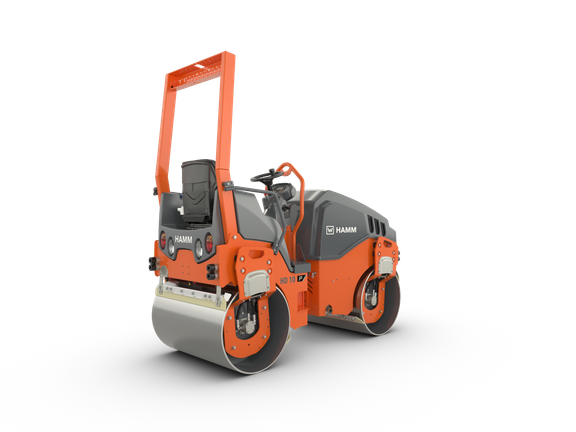

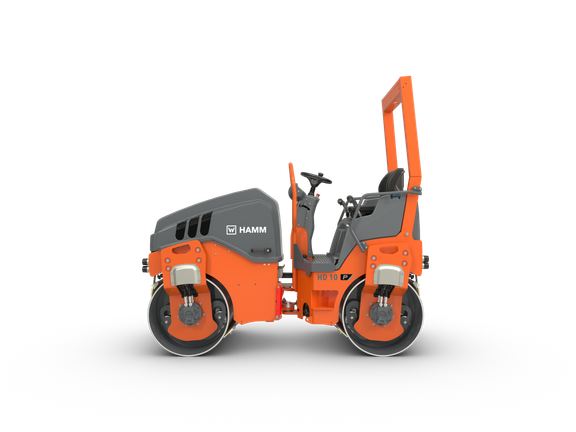

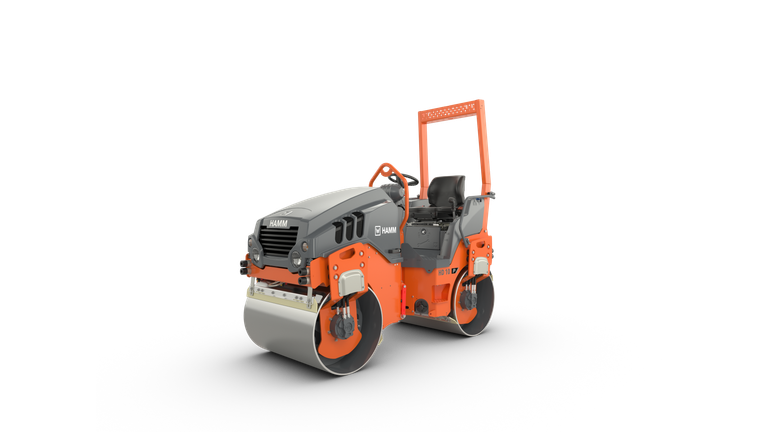

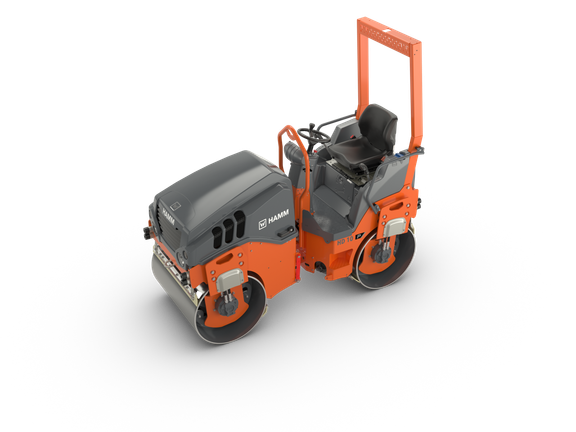

| Модель | HD 10 P VV |
| Описание | Тандемный вальцовочный каток с двумя вибрационными барабанами |
| Ряд | H312 |
| Эксплуатационная масса с защитной дугой (ROPS) | 2,475 кг |
| Статическая линейная нагрузка, передняя | 12,1 кг/см |
| Нагрузка на ось, задняя | 1,270 кг |
| Нагрузка на ось, передняя | 1,205 кг |
| Максимальная рабочая масса | 3,190 кг |
| Общая ширина | 1,110 мм |
| Общая длина | 2,530 мм |
| Максимальная рабочая ширина | 1,050 мм |
| Расстояние между центрами | 1,700 мм |
| Дорожный просвет, центр | 280 мм |
| Радиус поворота, внутри | 2,470 мм |
| Общая высота с защитной рамой | 2,475 мм |
| Барабанный тип, передний | Гладкий/неразделенный |
| Барабанный тип, задний | Гладкий/неразделенный |
| Смещение пути, вправо | 50 мм |
| Смещение пути, влево | 0 мм |
| Толщина барабана, задняя | 15 мм |
| Толщина барабана, передняя часть | 15 мм |
| Диаметр барабана, задний | 720 мм |
| Диаметр барабана, передняя часть | 720 мм |
| Ширина барабана, задняя | 1,000 мм |
| Ширина барабана, передняя часть | 1,000 мм |
| Производитель | KUBOTA |
| Модель | D1703-M-DI-E4B |
| Баллоны, количество | 3 |
| Мощность ISO 14396, об/мин | 2200 об/мин |
| Мощность ISO 14396, HP | 24,8 л.с. |
| Мощность ISO 14396, кВт | 18,2 кВт |
| Категория выбросов выхлопных газов, ЕС | Этап 5 ЕС |
| Категория выбросов выхлопных газов, Корея | КОР Этап 5 |
| Скорость, плавно регулируемая | 10.2 |
| Подъем без вибрации | 40 % |
| Центробежная сила, задняя, II | 20 кН |
| Центробежная сила, задняя, I | 33 кН |
| Центробежная сила, фронт, II | 20 кН |
| Центробежная сила, фронт, I | 33 кН |
| Амплитуда, фронт, II | 0,45 мм |
| Амплитуда, фронт, I | 0,45 мм |
| Частота вибрации, задняя часть, II | 51 Гц |
| Частота вибрации, задняя, I | 65 Гц |
| Частота вибрации, передняя часть, II | 51 Гц |
| Частота вибрации, передняя часть, I | 65 Гц |
| Амплитуда, задняя, II | 0,45 мм |
| Амплитуда, задняя, I | 0,45 мм |
| Тип рулевого управления | Шарнирно-сочлененное рулевое управление |
| Полив воды, тип | Давление |
| Вместимость топливного бака | 42 л |
| Резервуар для воды, вместимость | 180 л |
| Гарантированный уровень звуковой мощности L (Вт·ч) | 106 |
| Отвал | Базовая ширина | Максимальная ширина | Толщина слоя, до |
|---|---|---|---|
| AB 500 | 2,55 м | 7,5 м | 30 см |
| AB 600 | 3 м | 7,5 м | 30 см |
