Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.
В осцилляционном барабане два эксцентриковых вала установлены под углом 180° друг к другу. Обе несбалансированные массы вращаются синхронно, что приводит к быстрому чередованию вращательных движений барабана вперед и назад. В результате энергия уплотнения передается вперед и назад тангенциально в нижележащий субстрат в виде сдвиговых сил. Разработанная компанией HAMM осцилляционная система обеспечивает результаты уплотнения, которые, согласно научным данным, являются более однородными и качественными, что приводит к более быстрому и значительному увеличению степени уплотнения. Область применения огромна.
Компания HAMM отвечает на растущий спрос на альтернативные технологии привода в дорожном строительстве и земляных работах, предлагая электрифицированные катки. Эти машины позволяют производить уплотнение без выбросов выхлопных газов на строительной площадке и отличаются низким уровнем шума.
| Серия | HD CompactLine |

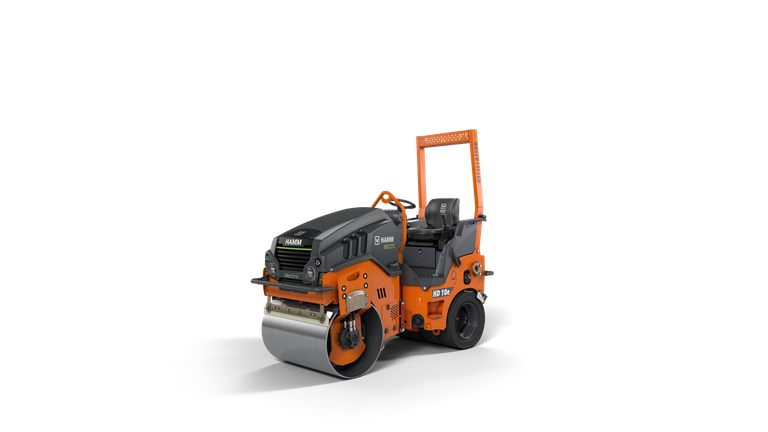

| Модель | HD 10e OT |
| Описание | Тандемный каток с осциллирующим барабаном и комплектом колес |
| Ряд | H289 |
| Статическая линейная нагрузка, передняя | 13,42 кг/см |
| Эксплуатационная масса с защитной дугой (ROPS) | 2,595 кг |
| Вес без кабины и без защитной дуги (ROPS) | 2,360 кг |
| Нагрузка на ось, задняя | 1,230 кг |
| Нагрузка на ось, передняя | 1,365 кг |
| Максимальная рабочая масса | 3,030 кг |
| Общая ширина | 1,110 мм |
| Общая длина | 2,530 мм |
| Максимальная рабочая ширина | 1,050 мм |
| Расстояние между центрами | 1,700 мм |
| Дорожный просвет, центр | 280 мм |
| Радиус поворота, внутри | 2,470 мм |
| Общая высота с защитной рамой | 2,475 мм |
| Диаметр барабана, передняя часть | 720 мм |
| Ширина барабана, передняя часть | 1,000 мм |
| Количество шин, задние | 4 |
| Размер шин, задние | 205/60-R15 |
| Ширина по шинам, задняя | 1,000 мм |
| Барабанный тип, передний | Гладкий/неразделенный |
| Толщина барабана, передняя часть | 15 мм |
| Смещение пути, вправо | 50 мм |
| Смещение пути, влево | 0 мм |
| Количество шин, задние | 4 |
| Размер шин, задние | 205/60-R15 |
| Ширина по шинам, задняя | 1,000 мм |
| Скорость, плавно регулируемая | 0 — 9,6 |
| Подъем без вибрации | 46 % |
| Номинальное напряжение | 48 В |
| Тип батареи | Литий-ионный NMC |
| Емкость | 23,4 кВт·ч |
| Сила колебаний, фронт, уровень I/II | 36,6/21,32 |
| Тип рулевого управления | Шарнирно-сочлененное рулевое управление |
| Полив воды, тип | Давление |
| Резервуар для воды, вместимость | 180 л |
| Резервуар для присадок, вместимость | 18 л |
| Гарантированный уровень звуковой мощности L (Вт·ч) | 104 |
| Отвал | Базовая ширина | Максимальная ширина | Толщина слоя, до |
|---|---|---|---|
| AB 500 | 2,55 м | 7,5 м | 30 см |
| AB 600 | 3 м | 7,5 м | 30 см |
