Series HD CompactLine

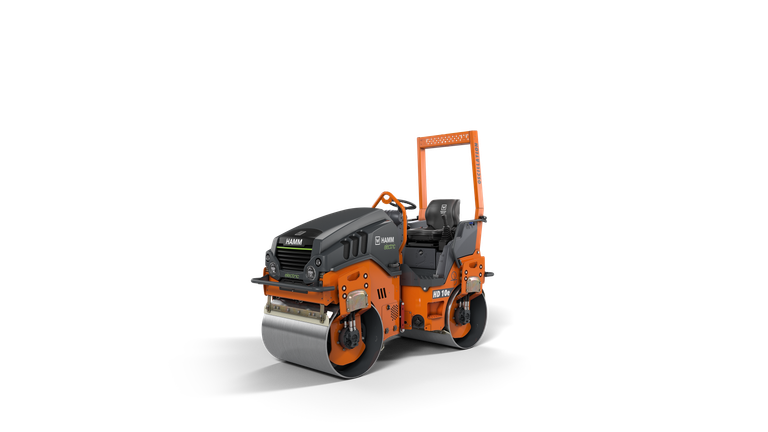

HD 10e VO

Тандемный катковый барабан с вибрацией и колебанием

104 Мощность, кВт
2675 Эксплуатационная масса, кг
1050 Рабочая ширина, мм

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

HD 10e VO

Электрический привод, без ущерба для производительности при движении и уплотнении.
Уплотнение с колебаниями
Восстановление для продления жизни
Высокая эффективность электродвигателей для вибрации/колебаний
Нулевой уровень выбросов в атмосферу и низкий уровень шума.

Ключевые особенности

3-точечная артикуляция

Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.

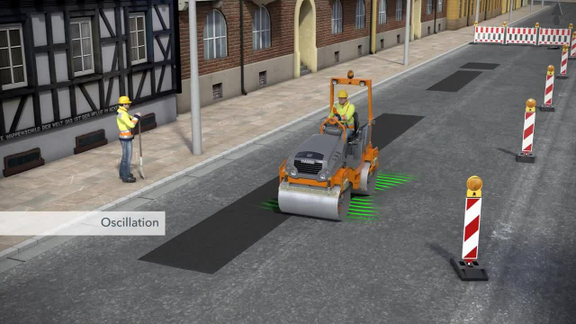

Колебание

В осцилляционном барабане два эксцентриковых вала установлены под углом 180° друг к другу. Обе несбалансированные массы вращаются синхронно, что приводит к быстрому чередованию вращательных движений барабана вперед и назад. В результате энергия уплотнения передается вперед и назад тангенциально в нижележащий субстрат в виде сдвиговых сил. Разработанная компанией HAMM осцилляционная система обеспечивает результаты уплотнения, которые, согласно научным данным, являются более однородными и качественными, что приводит к более быстрому и значительному увеличению степени уплотнения. Область применения огромна.

Электрические ролики

Компания HAMM отвечает на растущий спрос на альтернативные технологии привода в дорожном строительстве и земляных работах, предлагая электрифицированные катки. Эти машины позволяют производить уплотнение без выбросов выхлопных газов на строительной площадке и отличаются низким уровнем шума.

Технические характеристики

Серия	HD CompactLine
Модель	HD 10e VO
Описание	Тандемный катковый барабан с вибрацией и колебанием
Ряд	H289

Эксплуатационная масса с защитной дугой (ROPS)	2,675 кг
Вес без кабины и без защитной дуги (ROPS)	2,450 кг
Статическая линейная нагрузка, задняя	13.42
Статическая линейная нагрузка, передняя	13,04 кг/см
Нагрузка на ось, задняя	1,370 кг
Нагрузка на ось, передняя	1,305 кг
Максимальная рабочая масса	3,060 кг

Общая ширина	1,110 мм
Общая длина	2,530 мм
Максимальная рабочая ширина	1,050 мм
Расстояние между центрами	1,700 мм
Дорожный просвет, центр	280 мм
Радиус поворота, внутри	2,470 мм
Общая высота с защитной рамой	2,475 мм

Барабанный тип, передний	Гладкий/неразделенный
Барабанный тип, задний	Гладкий/неразделенный
Смещение пути, вправо	50 мм
Смещение пути, влево	0 мм
Толщина барабана, задняя	15 мм
Толщина барабана, передняя часть	15 мм
Диаметр барабана, задний	720 мм
Диаметр барабана, передняя часть	720 мм
Ширина барабана, задняя	1,000 мм
Ширина барабана, передняя часть	1,000 мм

Скорость, плавно регулируемая	0 — 10,0
Подъем без вибрации	42 %

Номинальное напряжение	48 В
Тип батареи	Литий-ионный NMC
Емкость	23,4 кВт·ч

Сила колебаний, задняя часть, II	21,3 кН
Сила колебаний, задняя часть, I	36,6 кН
Касательная амплитуда, задняя часть, II	1,34 мм
Касательная амплитуда, задняя часть, I	1,34 мм
Частота колебаний, задняя часть, II	29 Гц
Частота колебаний, задняя часть, I	38 Гц

Центробежная сила, фронт, II	22,1 кН
Центробежная сила, фронт, I	35,9 кН
Амплитуда, фронт, II	0,53 мм
Амплитуда, фронт, I	0,51 мм
Частота вибрации, передняя часть, II	51 Гц
Частота вибрации, передняя часть, I	65 Гц

Тип рулевого управления

Шарнирно-сочлененное рулевое управление

Полив воды, тип

Давление

Резервуар для воды, вместимость

180 л

Гарантированный уровень звуковой мощности L (Вт·ч)

104

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см
