Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.
В осцилляционном барабане два эксцентриковых вала установлены под углом 180° друг к другу. Обе несбалансированные массы вращаются синхронно, что приводит к быстрому чередованию вращательных движений барабана вперед и назад. В результате энергия уплотнения передается вперед и назад тангенциально в нижележащий субстрат в виде сдвиговых сил. Разработанная компанией HAMM осцилляционная система обеспечивает результаты уплотнения, которые, согласно научным данным, являются более однородными и качественными, что приводит к более быстрому и значительному увеличению степени уплотнения. Область применения огромна.
| Серия | HD CompactLine |

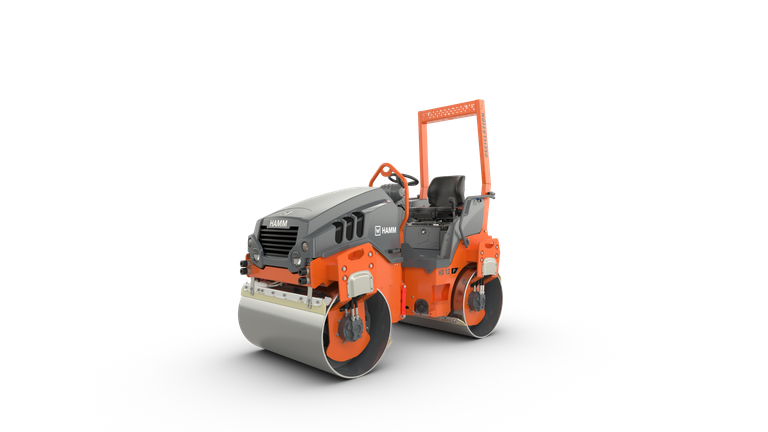

| Модель | HD 12 P VO |
| Описание | Тандемный катковый барабан с вибрацией и колебанием |
| Ряд | H312 |
| Эксплуатационная масса с защитной дугой (ROPS) | 2,755 кг |
| Статическая линейная нагрузка, передняя | 11,1 кг/см |
| Нагрузка на ось, задняя | 1,420 кг |
| Нагрузка на ось, передняя | 1,335 кг |
| Максимальная рабочая масса | 3,470 кг |
| Общая ширина | 1,310 мм |
| Общая длина | 2,530 мм |
| Максимальная рабочая ширина | 1,250 мм |
| Расстояние между центрами | 1,700 мм |
| Дорожный просвет, центр | 280 мм |
| Радиус поворота, внутри | 2,370 мм |
| Общая высота с защитной рамой | 2,475 мм |
| Барабанный тип, передний | Гладкий/неразделенный |
| Барабанный тип, задний | Гладкий/неразделенный |
| Смещение пути, вправо | 50 мм |
| Смещение пути, влево | 0 мм |
| Толщина барабана, задняя | 15 мм |
| Толщина барабана, передняя часть | 15 мм |
| Диаметр барабана, задний | 720 мм |
| Диаметр барабана, передняя часть | 720 мм |
| Ширина барабана, задняя | 1,200 мм |
| Ширина барабана, передняя часть | 1,200 мм |
| Производитель | KUBOTA |
| Модель | D1703-M-DI-E4B |
| Баллоны, количество | 3 |
| Мощность ISO 14396, об/мин | 2200 об/мин |
| Мощность ISO 14396, HP | 24,8 л.с. |
| Мощность ISO 14396, кВт | 18,2 кВт |
| Категория выбросов выхлопных газов, ЕС | Этап 5 ЕС |
| Категория выбросов выхлопных газов, Корея | КОР Этап 5 |
| Скорость, плавно регулируемая | 10.2 |
| Подъем без вибрации | 40 % |
| Сила колебаний, задняя часть, II | 23 кН |
| Сила колебаний, задняя часть, I | 39 кН |
| Касательная амплитуда, задняя часть, II | 1,14 мм |
| Касательная амплитуда, задняя часть, I | 1,14 мм |
| Частота колебаний, задняя часть, II | 29 Гц |
| Частота колебаний, задняя часть, I | 38 Гц |
| Центробежная сила, фронт, II | 23 кН |
| Центробежная сила, фронт, I | 38 кН |
| Амплитуда, фронт, II | 0,45 мм |
| Амплитуда, фронт, I | 0,45 мм |
| Частота вибрации, передняя часть, II | 51 Гц |
| Частота вибрации, передняя часть, I | 65 Гц |
| Тип рулевого управления | Шарнирно-сочлененное рулевое управление |
| Полив воды, тип | Давление |
| Вместимость топливного бака | 42 л |
| Резервуар для воды, вместимость | 180 л |
| Гарантированный уровень звуковой мощности L (Вт·ч) | 106 |
| Отвал | Базовая ширина | Максимальная ширина | Толщина слоя, до |
|---|---|---|---|
| AB 500 | 2,55 м | 7,5 м | 30 см |
| AB 600 | 3 м | 7,5 м | 30 см |
