Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.

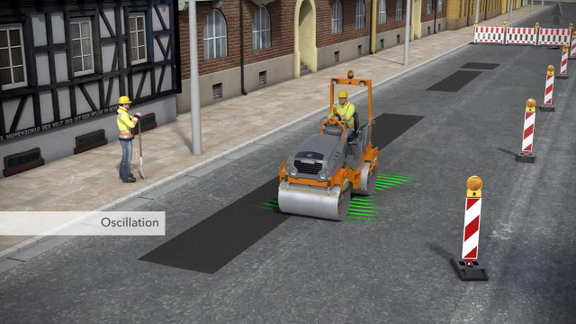

В осцилляционном барабане два эксцентриковых вала установлены под углом 180° друг к другу. Обе несбалансированные массы вращаются синхронно, что приводит к быстрому чередованию вращательных движений барабана вперед и назад. В результате энергия уплотнения передается вперед и назад тангенциально в нижележащий субстрат в виде сдвиговых сил. Разработанная компанией HAMM осцилляционная система обеспечивает результаты уплотнения, которые, согласно научным данным, являются более однородными и качественными, что приводит к более быстрому и значительному увеличению степени уплотнения. Область применения огромна.
Компания HAMM отвечает на растущий спрос на альтернативные технологии привода в дорожном строительстве и земляных работах, предлагая электрифицированные катки. Эти машины позволяют производить уплотнение без выбросов выхлопных газов на строительной площадке и отличаются низким уровнем шума.
| Серия | HD CompactLine |

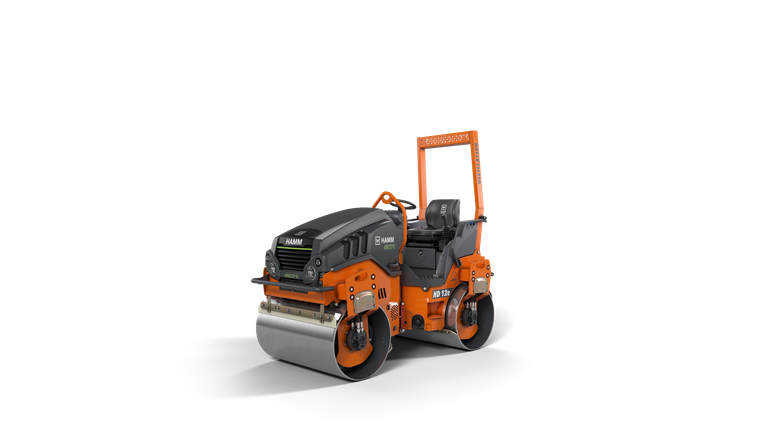

| Модель | HD 12e VO |
| Описание | Тандемный катковый барабан с вибрацией и колебанием |
| Ряд | H289 |
| Эксплуатационная масса с защитной дугой (ROPS) | 2,810 кг |
| Вес без кабины и без защитной дуги (ROPS) | 2,585 кг |
| Статическая линейная нагрузка, задняя | 11.72 |
| Статическая линейная нагрузка, передняя | 11,47 кг/см |
| Нагрузка на ось, задняя | 1,435 кг |
| Нагрузка на ось, передняя | 1,375 кг |
| Максимальная рабочая масса | 3,190 кг |
| Общая ширина | 1,310 мм |
| Общая длина | 2,530 мм |
| Максимальная рабочая ширина | 1,250 мм |
| Расстояние между центрами | 1,700 мм |
| Дорожный просвет, центр | 280 мм |
| Радиус поворота, внутри | 2,370 мм |
| Общая высота с защитной рамой | 2,475 мм |
| Барабанный тип, передний | Гладкий/неразделенный |
| Барабанный тип, задний | Гладкий/неразделенный |
| Смещение пути, вправо | 50 мм |
| Смещение пути, влево | 0 мм |
| Толщина барабана, задняя | 15 мм |
| Толщина барабана, передняя часть | 15 мм |
| Диаметр барабана, задний | 720 мм |
| Диаметр барабана, передняя часть | 720 мм |
| Ширина барабана, задняя | 1,200 мм |
| Ширина барабана, передняя часть | 1,200 мм |
| Скорость, плавно регулируемая | 0 — 10,0 |
| Подъем без вибрации | 40 % |
| Номинальное напряжение | 48 В |
| Тип батареи | Литий-ионный NMC |
| Емкость | 23,4 кВт·ч |
| Сила колебаний, задняя часть, II | 21,32 кН |
| Сила колебаний, задняя часть, I | 36,6 кН |
| Касательная амплитуда, задняя часть, II | 1,16 мм |
| Касательная амплитуда, задняя часть, I | 1,16 мм |
| Частота колебаний, задняя часть, II | 29 Гц |
| Частота колебаний, задняя часть, I | 38 Гц |
| Центробежная сила, фронт, II | 25 кН |
| Центробежная сила, фронт, I | 40,7 кН |
| Амплитуда, фронт, II | 0,51 мм |
| Амплитуда, фронт, I | 0,5 мм |
| Частота вибрации, передняя часть, II | 51 Гц |
| Частота вибрации, передняя часть, I | 65 Гц |
| Тип рулевого управления | Шарнирно-сочлененное рулевое управление |
| Полив воды, тип | Давление |
| Резервуар для воды, вместимость | 180 л |
| Гарантированный уровень звуковой мощности L (Вт·ч) | 104 |
| Отвал | Базовая ширина | Максимальная ширина | Толщина слоя, до |
|---|---|---|---|
| AB 500 | 2,55 м | 7,5 м | 30 см |
| AB 600 | 3 м | 7,5 м | 30 см |
