Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.
| Серия | HD CompactLine |

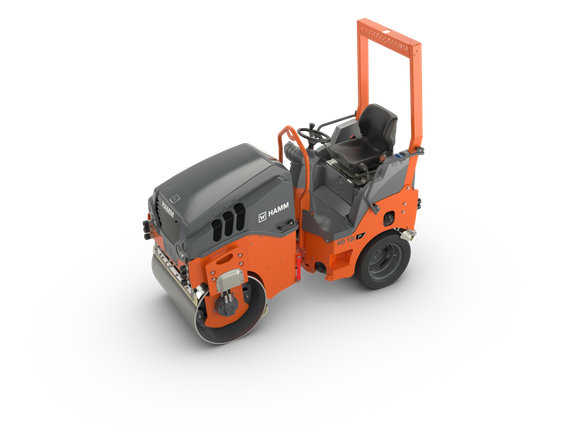

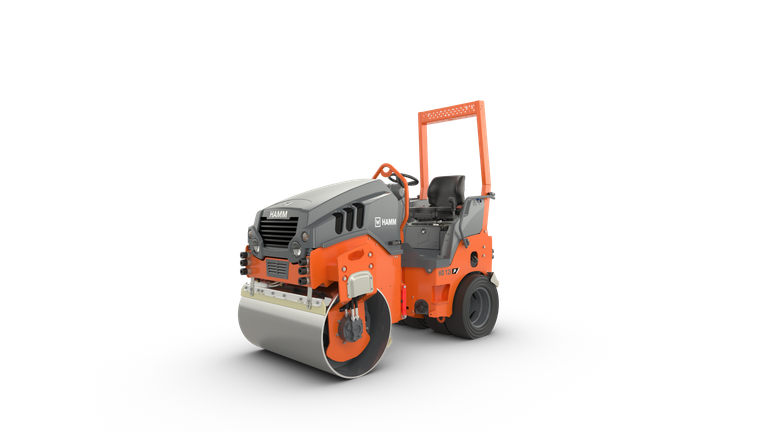

| Модель | HD 12i VT |
| Описание | Тандемный каток с вибрационным барабаном и комплектом колес |
| Ряд | H251 |
| Статическая линейная нагрузка, передняя | 11,2 кг/см |
| Эксплуатационная масса с защитной дугой (ROPS) | 2,595 кг |
| Нагрузка на ось, задняя | 1,255 кг |
| Нагрузка на ось, передняя | 1,340 кг |
| Максимальная рабочая масса | 3,320 кг |
| Общая ширина | 1,310 мм |
| Общая длина | 2,530 мм |
| Максимальная рабочая ширина | 1,220 мм |
| Расстояние между центрами | 1,700 мм |
| Дорожный просвет, центр | 280 мм |
| Радиус поворота, внутри | 2,370 мм |
| Общая высота с защитной рамой | 2,475 мм |
| Дорожный просвет сзади | 570 мм |
| Проезд до бордюра слева | 570 мм |
| Диаметр барабана, передняя часть | 720 мм |
| Ширина барабана, передняя часть | 1,200 мм |
| Количество шин, задние | 4 |
| Размер шин, задние | 9,5/65-15 |
| Ширина по шинам, задняя | 1,140 мм |
| Барабанный тип, передний | Гладкий/неразделенный |
| Толщина барабана, передняя часть | 15 мм |
| Смещение пути, вправо | 50 мм |
| Смещение пути, влево | 0 мм |
| Количество шин, задние | 4 |
| Размер шин, задние | 9,5/65-15 |
| Ширина по шинам, задняя | 1,140 мм |
| Производитель | KUBOTA |
| Модель | D1803-CR-E5B |
| Баллоны, количество | 3 |
| Доочистка отработавших газов | ДОК-ДФФ |
| Мощность ISO 14396, об/мин | 2400 об/мин |
| Мощность ISO 14396, HP | 33,4 л.с. |
| Мощность ISO 14396, кВт | 24,6 кВт |
| Мощность по стандарту SAE J1995, об/мин | 2400 об/мин |
| Мощность SAE J1995, HP | 33,5 л.с. |
| Мощность по стандарту SAE J1995, кВт | 25 кВт |
| Категория выбросов выхлопных газов, ЕС | Этап 5 ЕС |
| Категория выбросов выхлопных газов, США | Уровень 4 Агентства по охране окружающей среды США |
| Скорость, плавно регулируемая | 0 — 10,5 |
| Подъем без вибрации | 40 % |
| Подъем с учетом вибрации | 30 |
| Центробежная сила, фронт, II | 30 кН |
| Центробежная сила, фронт, I | 49 кН |
| Амплитуда, фронт, II | 0,45 мм |
| Амплитуда, фронт, I | 0,45 мм |
| Частота вибрации, передняя часть, II | 51 Гц |
| Частота вибрации, передняя часть, I | 65 Гц |
| Тип рулевого управления | Шарнирно-сочлененное рулевое управление |
| Угол колебания +/- | 8 ° |
| Полив воды, тип | Давление |
| Вместимость топливного бака | 42 л |
| Резервуар для воды, вместимость | 180 л |
| Резервуар для присадок, вместимость | 18 л |
| Измеренная акустическая мощность LW(A) | 102 дБ(А) |
| Гарантированный уровень звуковой мощности L (Вт·ч) | 106 |
| Отвал | Базовая ширина | Максимальная ширина | Толщина слоя, до |
|---|---|---|---|
| AB 500 | 2,55 м | 7,5 м | 30 см |
| AB 600 | 3 м | 7,5 м | 30 см |
