Series HD CompactLine

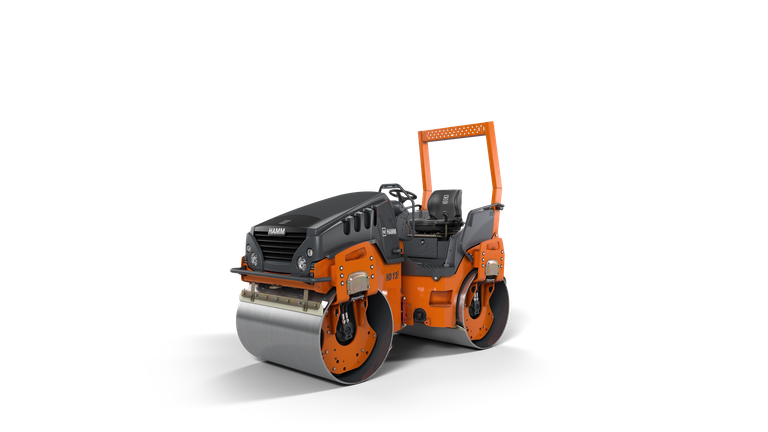

HD 13i VO

Тандемный катковый барабан с вибрацией и колебанием

36,8 Мощность, кВт
4485 Эксплуатационная масса, кг
1350 Рабочая ширина, мм
Этап 5 ЕС Экологический класс

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

HD 13i VO

Эргономичная платформа водителя.
Уплотнение с колебаниями.
Простое, интуитивно понятное и не зависящее от языка управление.
Компактные размеры.
Хорошая видимость края барабана, оборудования и рабочей площадки.

Ключевые особенности

3-точечная артикуляция

Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.

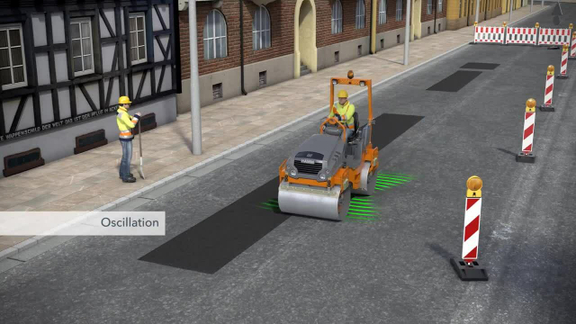

Колебание

В осцилляционном барабане два эксцентриковых вала установлены под углом 180° друг к другу. Обе несбалансированные массы вращаются синхронно, что приводит к быстрому чередованию вращательных движений барабана вперед и назад. В результате энергия уплотнения передается вперед и назад тангенциально в нижележащий субстрат в виде сдвиговых сил. Разработанная компанией HAMM осцилляционная система обеспечивает результаты уплотнения, которые, согласно научным данным, являются более однородными и качественными, что приводит к более быстрому и значительному увеличению степени уплотнения. Область применения огромна.

Технические характеристики

Серия	HD CompactLine
Модель	HD 13i VO
Описание	Тандемный катковый барабан с вибрацией и колебанием
Ряд	H285

Эксплуатационная масса с защитной дугой (ROPS)	4,235 кг
Вес без кабины и без защитной дуги (ROPS)	3,915 кг
Эксплуатационная масса с кабиной	4,485 кг
Статическая линейная нагрузка, задняя	16.3
Статическая линейная нагрузка, передняя	16,3 кг/см
Нагрузка на ось, задняя	2,115 кг
Нагрузка на ось, передняя	2,120 кг
Максимальная рабочая масса	5,430 кг

Общая ширина	1,426 мм
Общая длина	2,965 мм
Максимальная рабочая ширина	1,350 мм
Общая высота с кабиной	2,720 мм
Расстояние между центрами	1,950 мм
Дорожный просвет, центр	305 мм
Радиус поворота, внутри	2,690 мм
Общая высота с защитной рамой.	2,590 мм

Барабанный тип, передний	Гладкий/неразделенный
Барабанный тип, задний	Гладкий/неразделенный
Смещение пути, вправо	50 мм
Смещение пути, влево	0 мм
Толщина барабана, задняя	17 мм
Толщина барабана, передняя часть	17 мм
Диаметр барабана, задний	900 мм
Диаметр барабана, передняя часть	900 мм
Ширина барабана, задняя	1,300 мм
Ширина барабана, передняя часть	1,300 мм

Производитель	KUBOTA
Модель	V2403-CR-E5B
Баллоны, количество	4
Доочистка отработавших газов	ДОК-ДФФ
Мощность ISO 14396, об/мин	2700 об/мин
Мощность ISO 14396, HP	50 л.с.
Мощность ISO 14396, кВт	36,8 кВт
Мощность по стандарту SAE J1995, об/мин	2700 об/мин
Мощность SAE J1995, HP	50,1 л.с.
Мощность по стандарту SAE J1995, кВт	37,4 кВт
Категория выбросов выхлопных газов, ЕС	Этап 5 ЕС
Категория выбросов выхлопных газов, США	Уровень 4 Агентства по охране окружающей среды США
Категория выбросов выхлопных газов, Корея	КОР Этап 5

Скорость, плавно регулируемая	0 — 11,0
Подъем без вибрации	40 %
Подъем с учетом вибрации	30

Сила колебаний, задняя часть, II	43 кН
Сила колебаний, задняя часть, I	72 кН
Касательная амплитуда, задняя часть, II	1,44 мм
Касательная амплитуда, задняя часть, I	1,44 мм
Частота колебаний, задняя часть, II	30 Гц
Частота колебаний, задняя часть, I	39 Гц

Центробежная сила, фронт, II	39 кН
Центробежная сила, фронт, I	64 кН
Амплитуда, фронт, II	0,31 мм
Амплитуда, фронт, I	0,51 мм
Частота вибрации, передняя часть, II	51 Гц
Частота вибрации, передняя часть, I	60 Гц

Тип рулевого управления	Шарнирно-сочлененное рулевое управление
Угол колебания +/-	8 °

Полив воды, тип

Давление

Вместимость топливного бака	73 л
Резервуар для воды, вместимость	285 л

Измеренная акустическая мощность LW(A)	102 дБ(А)
Гарантированный уровень звуковой мощности L (Вт·ч)	106

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см
