Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.
HAMMTRONIC — это электронная система управления машиной, которая контролирует и управляет всеми ключевыми функциями машины, тем самым повышая безопасность, экономичность и экономию топлива. Возможности, предоставляемые HAMMTRONIC, включают, например, автоматическую регулировку частоты вращения дизельного двигателя в соответствии с потребностями отдельных приводов. Кроме того, HAMMTRONIC контролирует запуск и торможение, а также распределяет крутящие моменты привода по оси барабана и задним колесам в соответствии с текущими рабочими параметрами. HAMMTRONIC также контролирует гидростатический вибрационный привод и различные программы рулевого управления (только для серии DV+), гарантируя равномерное и плавное движение обоих барабанов.
Простота и интуитивно понятное управление становятся все более важным критерием для современной строительной техники. Поэтому компания HAMM разработала Easy Drive — стандартизированную концепцию управления для тандемных катков (серии HD+ и DV+), уплотнителей (серия H) и катков на пневматических шинах (серия HP), которая сводит сложность к минимуму и позволяет операторам быстро и правильно реагировать в кратчайшие сроки. Наряду с понятной, интуитивно понятной и простой в освоении концепцией управления, Easy Drive включает в себя ряд функций, улучшающих эргономические, безопасные и эксплуатационные характеристики.
Наши интеллектуальные решения упрощают уплотнение, измерение и документирование как никогда прежде. Благодаря инновационным цифровым интерфейсам между оператором и машиной, а также интеллектуальным помощникам, мы выводим эффективность на новый уровень. Мы напрямую связываем тенденции цифровизации и ресурсосбережения с вашей повседневной деятельностью на строительной площадке.
| Серия | HD+ |

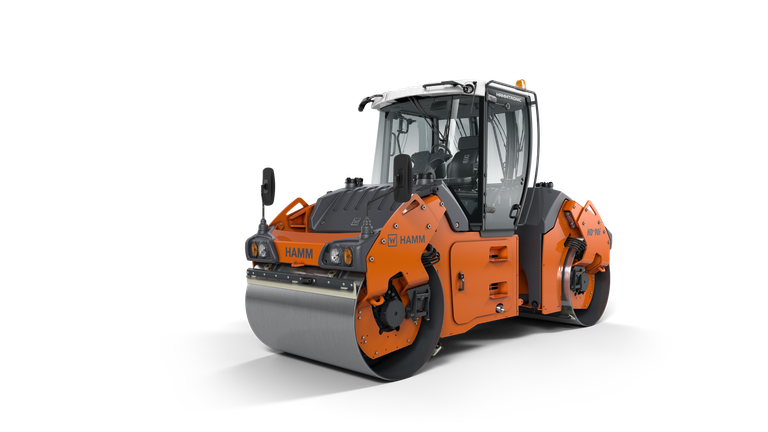

| Модель | HD+ 90i VV |
| Описание | Тандемный вальцовочный каток с двумя вибрационными барабанами |
| Ряд | H303 |

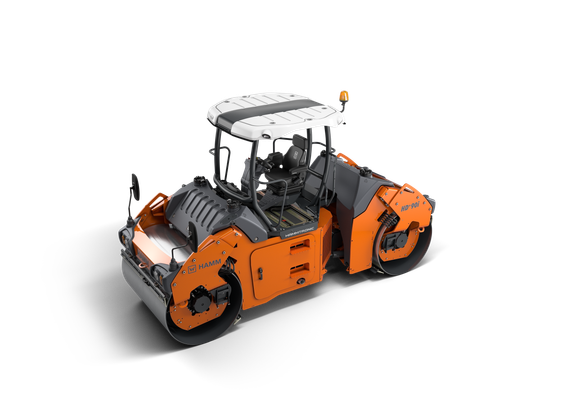

| Эксплуатационная масса с защитной дугой (ROPS) | 9,280 кг |
| Вес без кабины и без защитной дуги (ROPS) | 8,470 кг |
| Эксплуатационная масса с кабиной | 9,460 кг |
| Статическая линейная нагрузка, передняя | 28,48 кг/см |
| Нагрузка на ось, задняя | 4,675 кг |
| Нагрузка на ось, передняя | 4,785 кг |
| Максимальная рабочая масса | 12,110 кг |
| Общая длина | 4,900 мм |
| Общая ширина с кабиной | 1,800 мм |
| Максимальная рабочая ширина | 1,850 мм |
| Общая высота с кабиной | 2,980 мм |
| Расстояние между центрами | 3,700 мм |
| Дорожный просвет, центр | 340 мм |
| Радиус поворота, внутри | 6,050 мм |
| Общая высота с защитной рамой | 3,030 мм |
| Барабанный тип, передний | Гладкий/неразделенный |
| Барабанный тип, задний | Гладкий/неразделенный |
| Смещение пути, влево | 170 мм |
| Толщина барабана, задняя | 17 мм |
| Толщина барабана, передняя часть | 17 мм |
| Диаметр барабана, задний | 1,200 мм |
| Диаметр барабана, передняя часть | 1,200 мм |
| Ширина барабана, задняя | 1,680 мм |
| Ширина барабана, передняя часть | 1,680 мм |
| Производитель | DEUTZ |
| Модель | TCD 3.6 L4 |
| Баллоны, количество | 4 |
| Мощность ISO 14396, об/мин | 2300 об/мин |
| Мощность ISO 14396, HP | 115,6 л.с. |
| Мощность ISO 14396, кВт | 85 кВт |
| Мощность по стандарту SAE J1349, об/мин | 2300 об/мин |
| Мощность SAE J1349, HP | 113,9 л.с. |
| Мощность по стандарту SAE J1349, кВт | 85 кВт |
| Категория выбросов выхлопных газов, ЕС | Этап 5 ЕС |
| Категория выбросов выхлопных газов, США | Уровень 4 Агентства по охране окружающей среды США |
| Категория выбросов выхлопных газов, Корея | КОР Этап 5 |
| Регулирование, бесконечно изменчивое | HAMMTRONIC |
| Скорость, плавно регулируемая | 0 — 10,4 |
| Подъем без вибрации | 46 % |
| Центробежная сила, задняя, II | 60 кН |
| Центробежная сила, задняя, I | 80 кН |
| Центробежная сила, фронт, II | 60 кН |
| Центробежная сила, фронт, I | 80 кН |
| Амплитуда, фронт, II | 0,35 мм |
| Амплитуда, фронт, I | 0,65 мм |
| Частота вибрации, задняя часть, II | 50 Гц |
| Частота вибрации, задняя, I | 42 Гц |
| Частота вибрации, передняя часть, II | 50 Гц |
| Частота вибрации, передняя часть, I | 42 Гц |
| Амплитуда, задняя, II | 0,35 мм |
| Амплитуда, задняя, I | 0,65 мм |
| Тип рулевого управления | Шарнирно-сочлененное рулевое управление |
| Полив воды, тип | Давление |
| Вместимость топливного бака | 173 л |
| Резервуар для воды, вместимость | 760 л |
| Гарантированный уровень звуковой мощности L (Вт·ч) | 107 |
| Отвал | Базовая ширина | Максимальная ширина | Толщина слоя, до |
|---|---|---|---|
| AB 500 | 2,55 м | 7,5 м | 30 см |
| AB 600 | 3 м | 7,5 м | 30 см |
