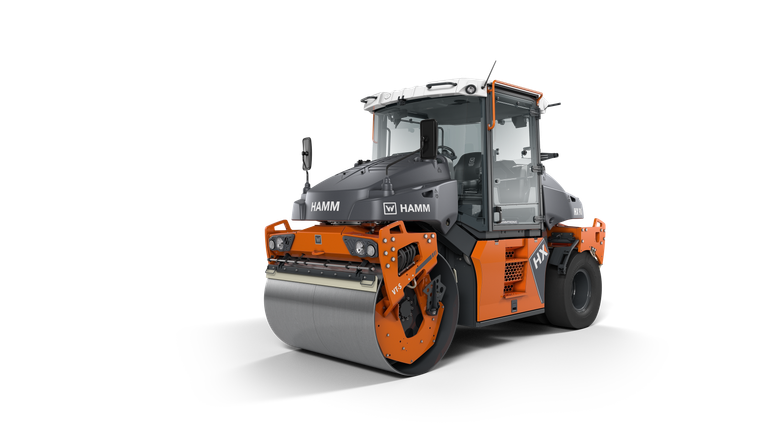

Series HX

HX 90i VT-S

Тандемный каток с вибрационным барабаном и комплектом колес

74,4 Мощность, кВт
9210 Эксплуатационная масса, кг
3050 Рабочая ширина, мм
Этап 5 ЕС Экологический класс

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

HX 90i VT-S

Высокое качество уплотнения достигается за счет оптимальной настройки параметров уплотнения.
Цифровая готовность
Инновационная концепция салона для оптимальной обзорности и высокого комфорта.
Концепция управления Easy Drive
Интеллектуальная система полива

Ключевые особенности

Измерьте правильно. Измерьте прямо сейчас.

Наши интеллектуальные решения упрощают уплотнение, измерение и документирование как никогда прежде. Благодаря инновационным цифровым интерфейсам между оператором и машиной, а также интеллектуальным помощникам, мы выводим эффективность на новый уровень. Мы напрямую связываем тенденции цифровизации и ресурсосбережения с вашей повседневной деятельностью на строительной площадке.

HAMMTRONIC

HAMMTRONIC — это электронная система управления машиной, которая контролирует и управляет всеми ключевыми функциями машины, тем самым повышая безопасность, экономичность и экономию топлива. Возможности, предоставляемые HAMMTRONIC, включают, например, автоматическую регулировку частоты вращения дизельного двигателя в соответствии с потребностями отдельных приводов. Кроме того, HAMMTRONIC контролирует запуск и торможение, а также распределяет крутящие моменты привода по оси барабана и задним колесам в соответствии с текущими рабочими параметрами. HAMMTRONIC также контролирует гидростатический вибрационный привод и различные программы рулевого управления (только для серии DV+), гарантируя равномерное и плавное движение обоих барабанов.

Разделенный барабан

При прохождении поворотов и круговых перекрестков, а также при выполнении сложных маневров рулевого управления, попытки уплотнения могут привести к смещению материала и образованию трещин на поверхности. Разделенный барабан предотвращает это, поскольку две половины вращаются с разной скоростью. Это минимизирует сдвиговое напряжение в асфальте и предотвращает образование трещин на поверхности и смещение материала. Благодаря раздельному осциллирующему барабану, компания HAMM также предлагает технологию, которая сочетает в себе преимущества раздельного барабана и осцилляционного барабана. Результат: максимальное качество уплотнения.

Легкое вождение

Простота и интуитивно понятное управление становятся все более важным критерием для современной строительной техники. Поэтому компания HAMM разработала Easy Drive — стандартизированную концепцию управления для тандемных катков (серии HD+ и DV+), уплотнителей (серия H) и катков на пневматических шинах (серия HP), которая сводит сложность к минимуму и позволяет операторам быстро и правильно реагировать в кратчайшие сроки. Наряду с понятной, интуитивно понятной и простой в освоении концепцией управления, Easy Drive включает в себя ряд функций, улучшающих эргономические, безопасные и эксплуатационные характеристики.

Технические характеристики

Серия	HX
Модель	HX 90i VT-S
Описание	Тандемный каток с вибрационным барабаном и комплектом колес
Ряд	H299

Статическая линейная нагрузка, передняя	28,95 кг/см
Вес без кабины и без защитной дуги (ROPS)	8,100 кг
Эксплуатационная масса с кабиной	9,210 кг
Нагрузка на ось, задняя	4,345 кг
Нагрузка на ось, передняя	4,865 кг
Максимальная рабочая масса	11,910 кг

Общая длина	4,448 мм
Общая ширина с кабиной	1,860 мм
Максимальная рабочая ширина	3,050 мм
Общая высота с кабиной	2,965 мм
Расстояние между центрами	3,250 мм
Дорожный просвет, центр	300 мм
Радиус поворота, внутри	3,000 мм

Диаметр барабана, передняя часть	1,200 мм
Ширина барабана, передняя часть	1,680 мм
Количество шин, задние	4
Размер шин, задние	11.00-20
Ширина по шинам, задняя	1,680 мм
Барабанный тип, передний	Гладкое/разделенное
Толщина барабана, передняя часть	17 мм
Смещение пути, влево	1,370 мм

Количество шин, задние	4
Размер шин, задние	11.00-20
Ширина по шинам, задняя	1,680 мм

Производитель	DEUTZ
Модель	TCD 3.6 L4
Баллоны, количество	4
Мощность ISO 14396, об/мин	2200 об/мин
Мощность ISO 14396, HP	101,2 л.с.
Мощность ISO 14396, кВт	74,4 кВт
Мощность по стандарту SAE J1349, об/мин	2200 об/мин
Мощность SAE J1349, HP	99,7 л.с.
Мощность по стандарту SAE J1349, кВт	74,4 кВт
Категория выбросов выхлопных газов, ЕС	Этап 5 ЕС
Категория выбросов выхлопных газов, США	Уровень 4 Агентства по охране окружающей среды США
Категория выбросов выхлопных газов, Корея	КОР Этап 5

Регулирование, бесконечно изменчивое	HAMMTRONIC
Скорость, плавно регулируемая	0 — 9,8
Подъем без вибрации	46 %

Центробежная сила, фронт, II	77,77 кН
Центробежная сила, фронт, I	84,13 кН
Амплитуда, фронт, II	0,44 мм
Амплитуда, фронт, I	0,63 мм
Частота вибрации, передняя часть, II	50 Гц
Частота вибрации, передняя часть, I	42 Гц

Тип рулевого управления

Полный привод, аналоговый

Полив воды, тип

Давление

Вместимость топливного бака	160 л
Резервуар для воды, вместимость	810 л
Резервуар для присадок, вместимость	30 л

Гарантированный уровень звуковой мощности L (Вт·ч)

106

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см
