Series HX

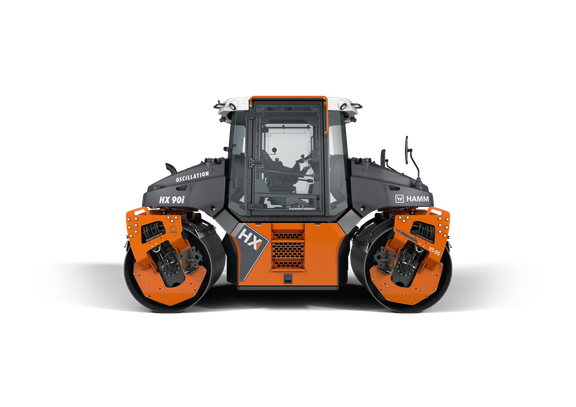

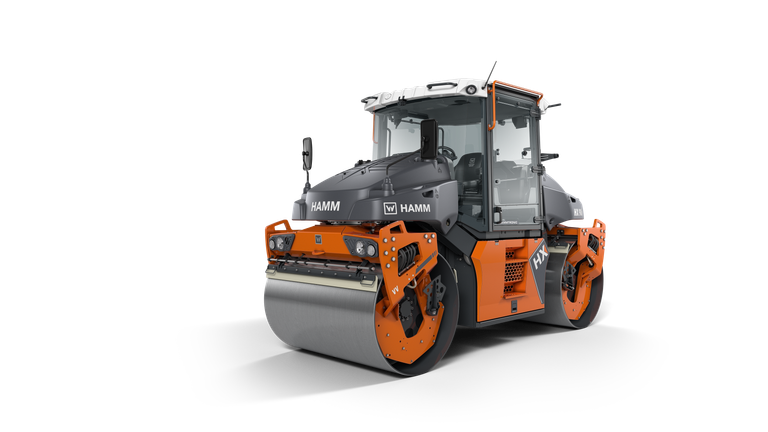

HX 90i VV

Тандемный вальцовочный каток с двумя вибрационными барабанами

74,4 Мощность, кВт
9315 Эксплуатационная масса, кг
3050 Рабочая ширина, мм
Этап 5 ЕС Экологический класс

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

HX 90i VV

Высокое качество уплотнения достигается за счет оптимальной настройки параметров уплотнения.
Цифровая готовность.
Инновационная концепция салона для оптимальной обзорности и высокого комфорта.
Концепция управления Easy Drive.
Интеллектуальная система полива.

Ключевые особенности

Измерьте правильно. Измерьте прямо сейчас.

Наши интеллектуальные решения упрощают уплотнение, измерение и документирование как никогда прежде. Благодаря инновационным цифровым интерфейсам между оператором и машиной, а также интеллектуальным помощникам, мы выводим эффективность на новый уровень. Мы напрямую связываем тенденции цифровизации и ресурсосбережения с вашей повседневной деятельностью на строительной площадке.

HAMMTRONIC

HAMMTRONIC — это электронная система управления машиной, которая контролирует и управляет всеми ключевыми функциями машины, тем самым повышая безопасность, экономичность и экономию топлива. Возможности, предоставляемые HAMMTRONIC, включают, например, автоматическую регулировку частоты вращения дизельного двигателя в соответствии с потребностями отдельных приводов. Кроме того, HAMMTRONIC контролирует запуск и торможение, а также распределяет крутящие моменты привода по оси барабана и задним колесам в соответствии с текущими рабочими параметрами. HAMMTRONIC также контролирует гидростатический вибрационный привод и различные программы рулевого управления (только для серии DV+), гарантируя равномерное и плавное движение обоих барабанов.

Легкое вождение

Простота и интуитивно понятное управление становятся все более важным критерием для современной строительной техники. Поэтому компания HAMM разработала Easy Drive — стандартизированную концепцию управления для тандемных катков (серии HD+ и DV+), уплотнителей (серия H) и катков на пневматических шинах (серия HP), которая сводит сложность к минимуму и позволяет операторам быстро и правильно реагировать в кратчайшие сроки. Наряду с понятной, интуитивно понятной и простой в освоении концепцией управления, Easy Drive включает в себя ряд функций, улучшающих эргономические, безопасные и эксплуатационные характеристики.

Технические характеристики

Серия	HX
Модель	HX 90i VV
Описание	Тандемный вальцовочный каток с двумя вибрационными барабанами
Ряд	H299

Вес без кабины и без защитной дуги (ROPS)	8,220 кг
Эксплуатационная масса с кабиной	9,315 кг
Статическая линейная нагрузка, задняя	27.8
Статическая линейная нагрузка, передняя	28,08 кг/см
Нагрузка на ось, задняя	4,595 кг
Нагрузка на ось, передняя	4,270 кг
Максимальная рабочая масса	11,930 кг

Общая длина	4,448 мм
Общая ширина с кабиной	1,860 мм
Максимальная рабочая ширина	3,050 мм
Общая высота с кабиной	2,965 мм
Расстояние между центрами	3,250 мм
Дорожный просвет, центр	300 мм
Радиус поворота, внутри	3,000 мм

Барабанный тип, передний	Гладкий/неразделенный
Барабанный тип, задний	Гладкий/неразделенный
Смещение пути, влево	1,370 мм
Толщина барабана, задняя	17 мм
Толщина барабана, передняя часть	17 мм
Диаметр барабана, задний	1,200 мм
Диаметр барабана, передняя часть	1,200 мм
Ширина барабана, задняя	1,680 мм
Ширина барабана, передняя часть	1,680 мм

Производитель	DEUTZ
Модель	TCD 3.6 L4
Баллоны, количество	4
Мощность ISO 14396, об/мин	2200 об/мин
Мощность ISO 14396, HP	101,2 л.с.
Мощность ISO 14396, кВт	74,4 кВт
Мощность по стандарту SAE J1349, об/мин	2200 об/мин
Мощность SAE J1349, HP	99,7 л.с.
Мощность по стандарту SAE J1349, кВт	74,4 кВт
Категория выбросов выхлопных газов, ЕС	Этап 5 ЕС
Категория выбросов выхлопных газов, США	Уровень 4 Агентства по охране окружающей среды США
Категория выбросов выхлопных газов, Корея	КОР Этап 5

Регулирование, бесконечно изменчивое	HAMMTRONIC
Скорость, плавно регулируемая	0 — 10,6
Подъем без вибрации	48 %

Центробежная сила, задняя, II	77,77 кН
Центробежная сила, задняя, I	84,13 кН
Центробежная сила, фронт, II	77,77 кН
Центробежная сила, фронт, I	84,13 кН
Амплитуда, фронт, II	0,44 мм
Амплитуда, фронт, I	0,68 мм
Частота вибрации, задняя часть, II	50 Гц
Частота вибрации, задняя, I	42 Гц
Частота вибрации, передняя часть, II	50 Гц
Частота вибрации, передняя часть, I	42 Гц
Амплитуда, задняя, II	0,44 мм
Амплитуда, задняя, I	0,68 мм

Тип рулевого управления

Полный привод, аналоговый

Полив воды, тип

Давление

Вместимость топливного бака	160 л
Резервуар для воды, вместимость	810 л

Гарантированный уровень звуковой мощности L (Вт·ч)

106

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см
