Compact Class

SUPER 1303-3i

Колесный асфальтоукладчик компактного класса

74,4 кВт Мощность, кВт
1,85 м Эксплуатационная масса, кг
4,5 м Рабочая ширина, мм
250 т/ч Экологический класс

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

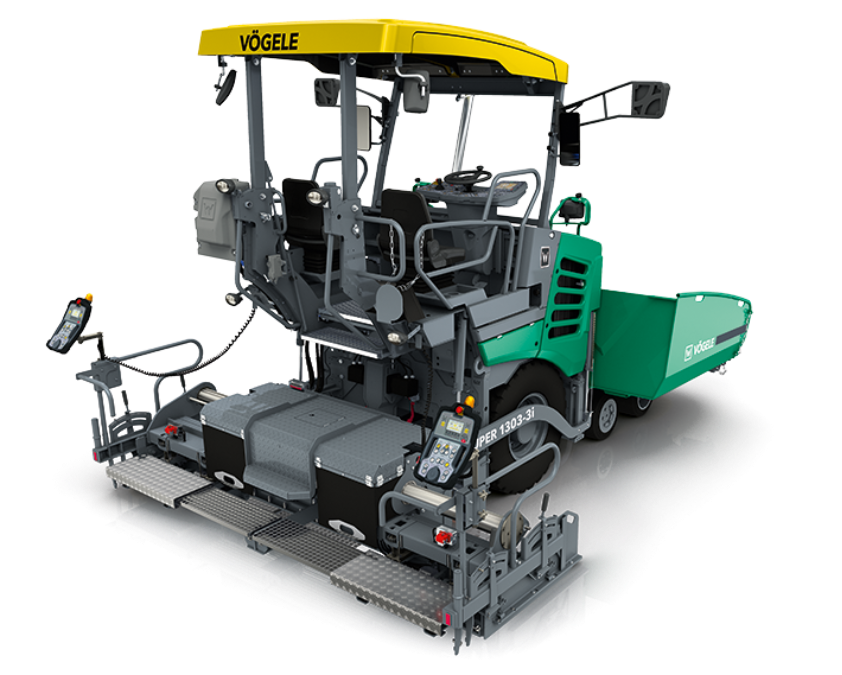

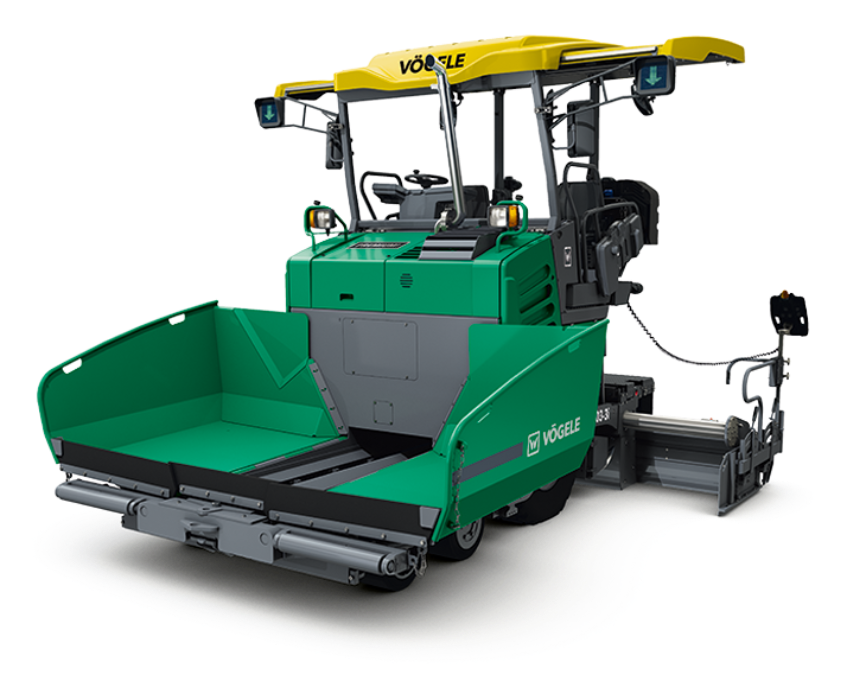

SUPER 1303-3i

Модель SUPER 1303-3i отличается чрезвычайно компактной конструкцией и превосходной маневренностью. Базовая ширина 1,85 м и общая длина всего 4,95 м делают этот компактный асфальтоукладчик идеальным для работы в ограниченных пространствах. В комплекте с выдвижной выравнивающей рейкой AB 340 для укладки асфальта шириной до 4,5 м, модель SUPER 1303-2 также удобно справляется с работами среднего размера.

Ключевые особенности

ErgoPlus 3

Даже самая лучшая машина с самыми передовыми технологиями сможет в полной мере раскрыть свой потенциал только в том случае, если ею можно управлять легко и интуитивно. При этом она должна обеспечивать эргономичные и безопасные условия труда для оператора. Поэтому концепция управления ErgoPlus 3 ориентирована на оператора.

Автоматическая настройка основных параметров

Функция AutoSet Basic особенно полезна, когда машину часто приходится перемещать на строительной площадке. Простое нажатие кнопки «Выполнить» гидравлически поднимает шнеки, переднюю часть бункера и дефлекторы перед гусеницами в верхние положения. Виброрейка перемещается в транспортное положение. Конвейеры временно разворачиваются, предотвращая падение смеси на землю при перемещении асфальтоукладчика к следующему участку работ на площадке. После перемещения асфальтоукладчика повторное нажатие кнопки «Выполнить» возвращает все системы в ранее сохраненные рабочие положения.

Помощник PaveDock

Постоянная подача смеси необходима для получения ровного и качественного дорожного покрытия. Именно поэтому компания VÖGELE разработала систему PaveDock Assistant для своих асфальтоукладчиков поколения «Dash 3». Эта чрезвычайно эффективная система значительно упрощает взаимодействие между оператором асфальтоукладчика и водителем подающего механизма, а также обеспечивает безопасную и бесперебойную подачу смеси к асфальтоукладчику.

Поворотное рулевое управление – рулевой тормоз

Новая стандартная функция поворотного рулевого управления делает колесные асфальтоукладчики SUPER почти такими же маневренными, как и гусеничные: минимальный внутренний радиус поворота позволяет машинам разворачиваться практически на месте. Это огромное преимущество, особенно на стесненных рабочих площадках, например, в городских условиях.

Нивелтроник Плюс

Автоматическая система нивелирования Niveltronic Plus — это собственная разработка компании JOSEPH VÖGELE AG, основанная на многолетнем опыте в области технологий контроля уклона и выравнивания местности. Простота в эксплуатации, точность и надежность — ее отличительные черты, обеспечивающие безупречное выполнение всех работ по контролю уклона и выравнивания местности.

Технические характеристики

Исполнение	Дизельный двигатель с жидкостным охлаждением, 4 цилиндра
Производитель	Deutz
Модель	TCD 3.6 L4
Экологический класс	Европейский стандарт выбросов выхлопных газов V, американский стандарт EPA Tier 4f
Система нейтрализации выхлопных газов	DOC, DPF, SCR
Номинальная мощность	74,4 кВт / 2000 об/мин
Мощность в ECO-режиме	68,7 кВт / 1600 об/мин
Гарантированный уровень звуковой мощности LWA	105 дБ(А)
Уровень звукового давления на рабочих местах оператора LPA (≤)	80 дБ(А)
Объём топливного бака	110 л

Внешний радиус поворота	5 м
Внешний радиус поворота c поворотным рулевым управлением	3,8 м
Тяговый привод Исполнение	Отдельные гидравлические приводы
Стандартное исполнение	2 задних и 2 передних колеса (6×4)
Задние колеса Исполнение	2, пневматический, бескамерный
Размер задних шин	365/80 R20
Передние колеса Исполнение	4, установленные на тележках
Тип шин	Цельнолитые шины
Размер передних шин	460/310-250
Рабочий тормоз	Мощные многодисковые тормоза, управляемые ножной педалью, не требуют технического обслуживания.
Стояночный тормоз	Подпружиненный многодисковый тормоз, не требующий технического обслуживания
Вспомогательный тормоз	Гидростатический тормоз
Скорость укладки	30 м/мин
Транспортная скорость	20 км/ч
Рулевое управление	Гидравлический усилитель

Вместимость	10 т
Ширина	3,265 мм
Высота загрузки (дно приёмного бункера)	570 мм
Стандартное исполнение	Колеблющийся, складывающийся с боковыми стенками бункера.
Положения	Можно регулировать в переднем направлении на 80 мм

Конвейеры Количество	2
Исполнение	Со сменными подающими планками, направление движения конвейера может быть временно изменено.
Привод	Раздельные гидравлические приводы, пропорциональное управление
Скорость движения	29 м/мин
Шнеки Количество	2
Исполнение	Со сменными лопастями шнека, реверсивное вращение шнека
Диаметр	300 мм
Привод	Раздельные гидравлические приводы, пропорциональное управление
Частота вращения	85 Ед/мин
Высота	Бесконечно переменный
Стандартная регулировка высоты	Механическая регулировка на 13 см

Эксплуатационная масса

Стяжка	Общий вес
AB 340 В	10.500 кг
AB 340 ТВ	10,700 кг

Длина

Стяжка	Общая длина
AB 340	4,95 м

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см

Документы

Спецификация SUPER 1303-3i

pdf · 6 МБ
