Universal Class · гусеничный

SUPER 1600-3i

Гусеничный асфальтоукладчик универсального класса

10,2 кВт Мощность
2,55 м Базовая ширина
7,5 м Ширина укладки, макс.
600 т/ч Производительность

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

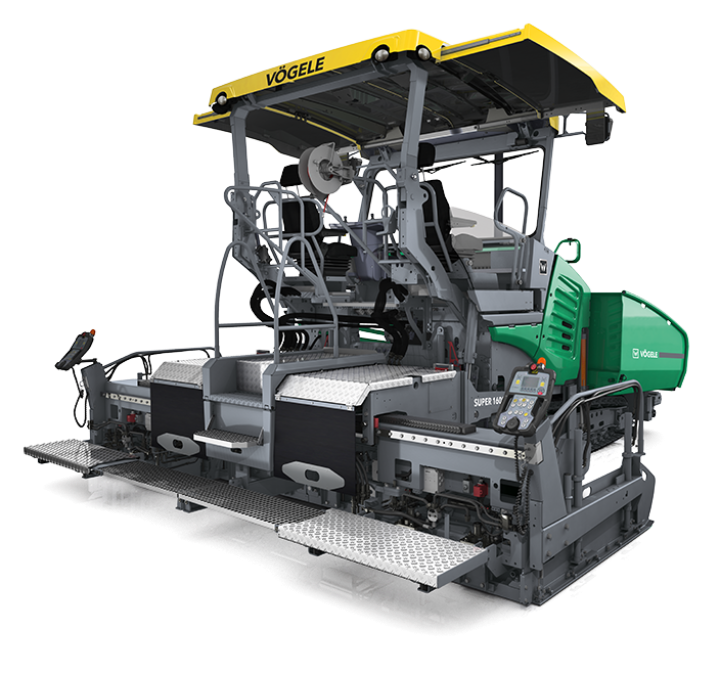

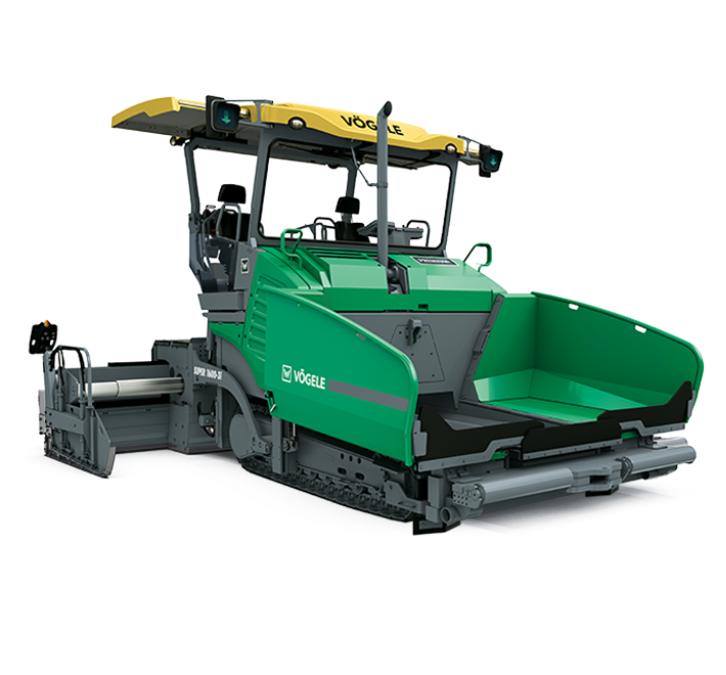

SUPER 1600-3i

Компактная рабочая лошадка, более маневренная и универсальная, чем ее предшественница, новая SUPER 1600-3i просто непревзойденна. Этот типичный асфальтоукладчик универсального класса без труда справляется с шириной укладки до 7,5 м. Высококачественные компоненты привода в сочетании с чрезвычайно компактной конструкцией обеспечивают превосходную маневренность.

Ключевые особенности

ErgoPlus 3

Даже самая лучшая машина с самыми передовыми технологиями сможет в полной мере раскрыть свой потенциал только в том случае, если ею можно управлять легко и интуитивно. При этом она должна обеспечивать эргономичные и безопасные условия труда для оператора. Поэтому концепция управления ErgoPlus 3 ориентирована на оператора.

VÖGELE EcoPlus

В основе концепции дорожно-укладчиков Premium Line лежит принцип «Меньше расхода топлива – меньше выбросов – меньше затрат». Пакет мер по снижению выбросов VÖGELE EcoPlus включает в себя ряд отдельных решений, позволяющих значительно снизить расход топлива и уровень шума.

АвтоНастройка Плюс

С помощью AutoSet Plus мы повысили эффективность, удобство и, следовательно, качество ключевых процессов на строительной площадке. AutoSet Plus имеет две удобные автоматические функции. Две функции AutoSet Plus автоматизируют рутинные задачи, позволяя выполнять рабочие процессы быстрее и с большим контролем. Это, в свою очередь, означает, что строительные проекты могут быть завершены быстрее и надежнее.

PaveDock и PaveDock Assistant

Постоянная подача смеси необходима для получения ровного и качественного дорожного покрытия. Именно поэтому компания VÖGELE разработала систему PaveDock Assistant для своих асфальтоукладчиков поколения «Dash 3». Эта чрезвычайно эффективная система значительно упрощает взаимодействие между оператором асфальтоукладчика и водителем подающего механизма, а также обеспечивает безопасную и бесперебойную подачу смеси к асфальтоукладчику. В сочетании с катками PaveDock, система PaveDock Assistant вносит существенный вклад в безопасность процесса перекачки смеси.

Нивелтроник Плюс

Автоматическая система нивелирования Niveltronic Plus — это собственная разработка компании JOSEPH VÖGELE AG, основанная на многолетнем опыте в области технологий контроля уклона и выравнивания местности. Простота в эксплуатации, точность и надежность — ее отличительные черты, обеспечивающие безупречное выполнение всех работ по контролю уклона и выравнивания местности.

Технические характеристики

Исполнение	Дизельный двигатель с жидкостным охлаждением, 4 цилиндра
Производитель	Cummins
Модель	B4.5 — C154
Экологический класс	Европейский стандарт выбросов выхлопных газов V, американский стандарт EPA Tier 4f
Система нейтрализации выхлопных газов	DOC, DPF, SCR
Номинальная мощность	115 кВт / 2000 об/мин
Мощность в ECO-режиме	109 кВт / 1700 об/мин
Гарантированный уровень звуковой мощности LWA	107 дБ(А)
Уровень звукового давления на рабочих местах оператора LPA (≤)	80 дБ(А)
Объём топливного бака	220 л

Исполнение	Снабжены резиновыми накладками
Опорная поверхность гусениц	2410 мм x 305 мм
Привод гусениц	Раздельные гидравлические приводы с электронным управлением
Смазка опорных катков	На весь срок службы
Механизм натяжения гусениц	Пружинный узел
Скорость укладки	24 м/мин
Транспортная скорость	4,5 км/ч

Вместимость	13 т
Ширина	3,265 мм
Высота загрузки (дно приёмного бункера)	615 мм
Стандартное исполнение	Колебательный
Положения	Можно регулировать в переднем направлении на 75 мм или 150 мм.
Опциональное исполнение	Подпружиненный (PaveDock)

Конвейеры Количество	2
Исполнение	Со сменными подающими планками, направление движения конвейера может быть временно изменено.
Привод	Раздельные гидравлические приводы, пропорциональное управление
Скорость движения	33 м/мин
Шнеки Количество	2
Исполнение	Со сменными лопастями шнека, реверсивное вращение шнека
Диаметр	400 мм
Привод	Раздельные гидравлические приводы, пропорциональное управление
Частота вращения	84 Ед/мин
Высота	Бесконечно переменный
Стандартная регулировка высоты	Гидравлически регулируемый на 15 см
Система смазки	Централизованная система смазки, электроприводной консистентный насос

Эксплуатационная масса

Стяжка	Общий вес
AB 500 ТВ	18,750 кг
AB 600 ТВ	19,150 кг

Длина

Стяжка	Общая длина
AB 500 ТВ	5,69 м
AB 600 ТВ	5,69 м

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см
