Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.
Компания HAMM отвечает на растущий спрос на альтернативные технологии привода в дорожном строительстве и земляных работах, предлагая электрифицированные катки. Эти машины позволяют производить уплотнение без выбросов выхлопных газов на строительной площадке и отличаются низким уровнем шума.
| Серия | HD CompactLine |

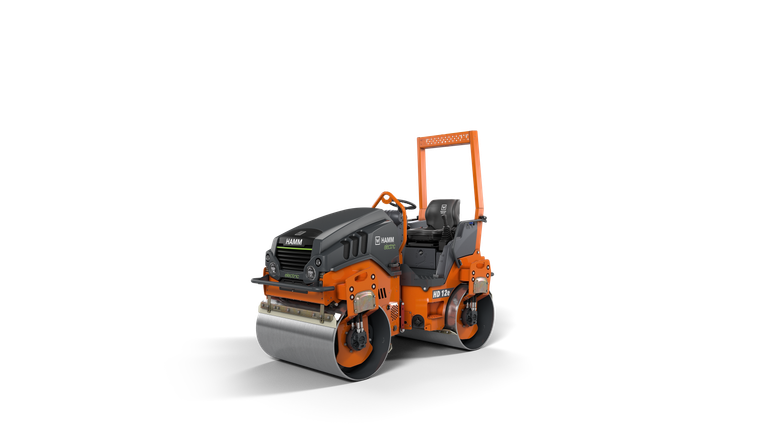

| Модель | HD 12e VV |
| Описание | Тандемный вальцовочный каток с двумя вибрационными барабанами |
| Ряд | H289 |
| Эксплуатационная масса с защитной дугой (ROPS) | 2,755 кг |
| Вес без кабины и без защитной дуги (ROPS) | 2,530 кг |
| Статическая линейная нагрузка, задняя | 11.62 |
| Статическая линейная нагрузка, передняя | 11,47 кг/см |
| Нагрузка на ось, задняя | 1,394 кг |
| Нагрузка на ось, передняя | 1,377 кг |
| Максимальная рабочая масса | 3,140 кг |
| Общая ширина | 1,310 мм |
| Общая длина | 2,530 мм |
| Максимальная рабочая ширина | 1,250 мм |
| Расстояние между центрами | 1,700 мм |
| Дорожный просвет, центр | 280 мм |
| Радиус поворота, внутри | 2,370 мм |
| Общая высота с защитной рамой | 2,475 мм |
| Барабанный тип, передний | Гладкий/неразделенный |
| Барабанный тип, задний | Гладкий/неразделенный |
| Смещение пути, вправо | 50 мм |
| Смещение пути, влево | 0 мм |
| Толщина барабана, задняя | 15 мм |
| Толщина барабана, передняя часть | 15 мм |
| Диаметр барабана, задний | 720 мм |
| Диаметр барабана, передняя часть | 720 мм |
| Ширина барабана, задняя | 1,200 мм |
| Ширина барабана, передняя часть | 1,200 мм |
| Скорость, плавно регулируемая | 0 — 10,0 |
| Подъем без вибрации | 41 % |
| Номинальное напряжение | 48 В |
| Тип батареи | Литий-ионный NMC |
| Емкость | 23,4 кВт·ч |
| Центробежная сила, задняя, II | 25 кН |
| Центробежная сила, задняя, I | 40,7 кН |
| Центробежная сила, фронт, II | 25 кН |
| Центробежная сила, фронт, I | 40,7 кН |
| Амплитуда, фронт, II | 0,5 мм |
| Амплитуда, фронт, I | 0,5 мм |
| Частота вибрации, задняя часть, II | 51 Гц |
| Частота вибрации, задняя, I | 65 Гц |
| Частота вибрации, передняя часть, II | 51 Гц |
| Частота вибрации, передняя часть, I | 65 Гц |
| Амплитуда, задняя, II | 0,5 мм |
| Амплитуда, задняя, I | 0,5 мм |
| Тип рулевого управления | Шарнирно-сочлененное рулевое управление |
| Полив воды, тип | Давление |
| Резервуар для воды, вместимость | 180 л |
| Гарантированный уровень звуковой мощности L (Вт·ч) | 104 |
| Отвал | Базовая ширина | Максимальная ширина | Толщина слоя, до |
|---|---|---|---|
| AB 500 | 2,55 м | 7,5 м | 30 см |
| AB 600 | 3 м | 7,5 м | 30 см |
