Series HD CompactLine

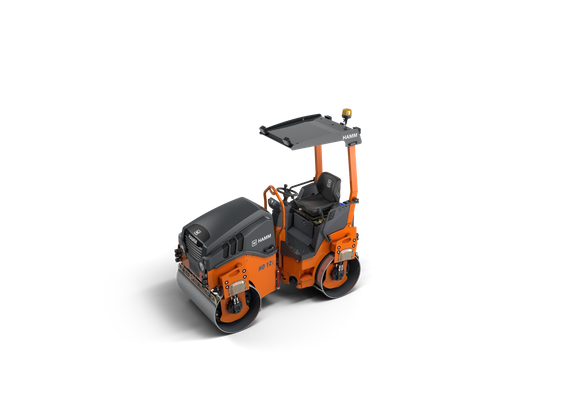

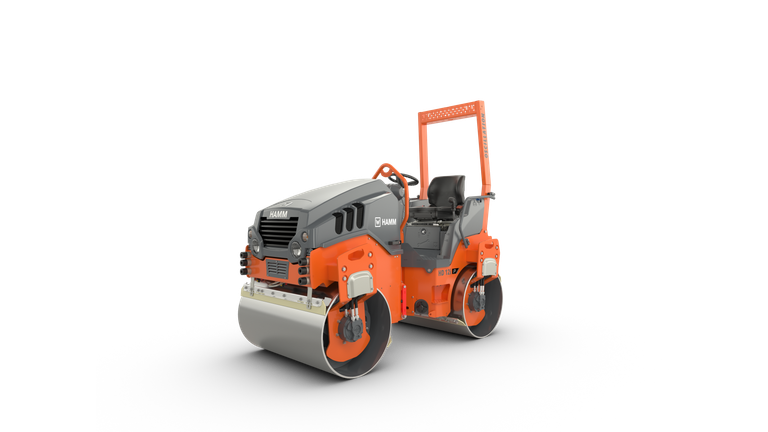

HD 12i VO

Тандемный катковый барабан с вибрацией и колебанием

24,6 Мощность, кВт
2755 Эксплуатационная масса, кг
1250 Рабочая ширина, мм
Этап 5 ЕС Экологический класс

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

HD 12i VO

Уплотнение с колебаниями.
Компактные размеры.
Хорошая видимость края барабана, оборудования и рабочей площадки.
Простое, интуитивно понятное и не зависящее от языка управление.
Эргономичная платформа водителя.

Ключевые особенности

3-точечная артикуляция

Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.

Колебание

В осцилляционном барабане два эксцентриковых вала установлены под углом 180° друг к другу. Обе несбалансированные массы вращаются синхронно, что приводит к быстрому чередованию вращательных движений барабана вперед и назад. В результате энергия уплотнения передается вперед и назад тангенциально в нижележащий субстрат в виде сдвиговых сил. Разработанная компанией HAMM осцилляционная система обеспечивает результаты уплотнения, которые, согласно научным данным, являются более однородными и качественными, что приводит к более быстрому и значительному увеличению степени уплотнения. Область применения огромна.

Технические характеристики

Серия	HD CompactLine
Модель	HD 12i VO
Описание	Тандемный катковый барабан с вибрацией и колебанием
Ряд	H251

Эксплуатационная масса с защитной дугой (ROPS)	2,755 кг
Статическая линейная нагрузка, задняя	11.8
Статическая линейная нагрузка, передняя	11,1 кг/см
Нагрузка на ось, задняя	1,420 кг
Нагрузка на ось, передняя	1,335 кг
Максимальная рабочая масса	3,470 кг

Общая ширина	1,310 мм
Общая длина	2,530 мм
Максимальная рабочая ширина	1,250 мм
Расстояние между центрами	1,700 мм
Дорожный просвет, центр	280 мм
Радиус поворота, внутри	2,370 мм
Общая высота с защитной рамой	2,475 мм
Дорожный просвет сзади	570 мм
Проезд до бордюра слева	570 мм

Барабанный тип, передний	Гладкий/неразделенный
Барабанный тип, задний	Гладкий/неразделенный
Смещение пути, вправо	50 мм
Смещение пути, влево	0 мм
Толщина барабана, задняя	15 мм
Толщина барабана, передняя часть	15 мм
Диаметр барабана, задний	720 мм
Диаметр барабана, передняя часть	720 мм
Ширина барабана, задняя	1,200 мм
Ширина барабана, передняя часть	1,200 мм

Производитель	KUBOTA
Модель	D1803-CR-E5B
Баллоны, количество	3
Доочистка отработавших газов	ДОК-ДФФ
Мощность ISO 14396, об/мин	2400 об/мин
Мощность ISO 14396, HP	33,4 л.с.
Мощность ISO 14396, кВт	24,6 кВт
Мощность по стандарту SAE J1995, об/мин	2400 об/мин
Мощность SAE J1995, HP	33,5 л.с.
Мощность по стандарту SAE J1995, кВт	25 кВт
Категория выбросов выхлопных газов, ЕС	Этап 5 ЕС
Категория выбросов выхлопных газов, США	Уровень 4 Агентства по охране окружающей среды США

Скорость, плавно регулируемая	0 — 10,6
Подъем без вибрации	40 %
Подъем с учетом вибрации	35

Сила колебаний, задняя часть, II	23 кН
Сила колебаний, задняя часть, I	39 кН
Касательная амплитуда, задняя часть, II	1,14 мм
Касательная амплитуда, задняя часть, I	1,14 мм
Частота колебаний, задняя часть, II	29 Гц
Частота колебаний, задняя часть, I	38 Гц

Центробежная сила, фронт, II	30 кН
Центробежная сила, фронт, I	49 кН
Амплитуда, фронт, II	0,45 мм
Амплитуда, фронт, I	0,45 мм
Частота вибрации, передняя часть, II	51 Гц
Частота вибрации, передняя часть, I	65 Гц

Тип рулевого управления	Шарнирно-сочлененное рулевое управление
Угол колебания +/-	8 °

Полив воды, тип

Давление

Вместимость топливного бака	42 л
Резервуар для воды, вместимость	180 л

Измеренная акустическая мощность LW(A)	102 дБ(А)
Гарантированный уровень звуковой мощности L (Вт·ч)	106

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см
