Series HD CompactLine

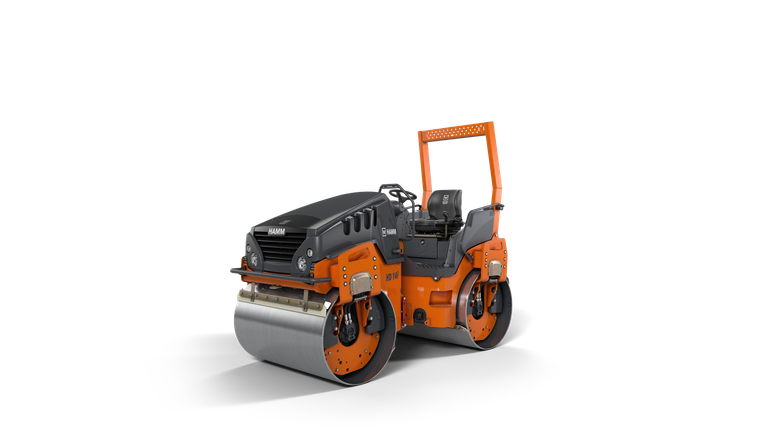

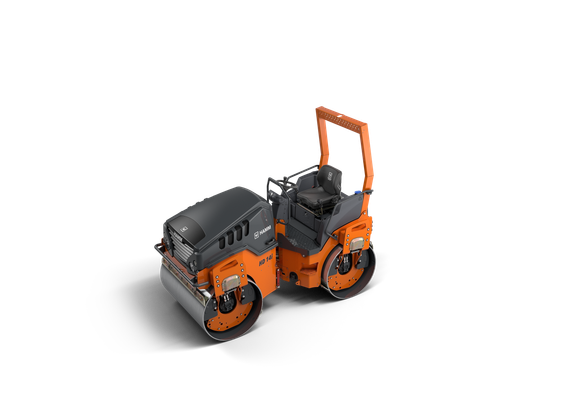

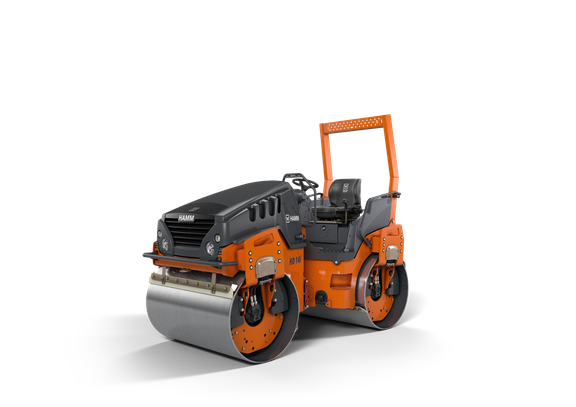

HD 14i VV

Тандемный вальцовочный каток с двумя вибрационными барабанами

36,8 Мощность, кВт
4685 Эксплуатационная масса, кг
1430 Рабочая ширина, мм
Этап 5 ЕС Экологический класс

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

HD 14i VV

Хорошая видимость края барабана, оборудования и рабочей площадки.
Компактные размеры.
Простое, интуитивно понятное и не зависящее от языка управление.
Удобная транспортировка, простая погрузка.
Эргономичная платформа водителя.

Ключевые особенности

3-точечная артикуляция

Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.

Технические характеристики

Серия	HD CompactLine
Модель	HD 14i VV
Описание	Тандемный вальцовочный каток с двумя вибрационными барабанами
Ряд	H285

Эксплуатационная масса с защитной дугой (ROPS)	4,435 кг
Вес без кабины и без защитной дуги (ROPS)	4,115 кг
Эксплуатационная масса с кабиной	4,685 кг
Статическая линейная нагрузка, задняя	15.8
Статическая линейная нагрузка, передняя	16,3 кг/см
Нагрузка на ось, задняя	2,180 кг
Нагрузка на ось, передняя	2,255 кг
Максимальная рабочая масса	5,630 кг

Общая ширина	1,506 мм
Общая длина	2,965 мм
Максимальная рабочая ширина	1,430 мм
Общая высота с кабиной	2,720 мм
Расстояние между центрами	1,950 мм
Дорожный просвет, центр	305 мм
Радиус поворота, внутри	2,650 мм
Общая высота с защитной рамой	2,590 мм

Барабанный тип, передний	Гладкий/неразделенный
Барабанный тип, задний	Гладкий/неразделенный
Смещение пути, вправо	50 мм
Смещение пути, влево	0 мм
Толщина барабана, задняя	16 мм
Толщина барабана, передняя часть	16 мм
Диаметр барабана, задний	898 мм
Диаметр барабана, передняя часть	898 мм
Ширина барабана, задняя	1,380 мм
Ширина барабана, передняя часть	1,380 мм

Производитель	KUBOTA
Модель	V2403-CR-E5B
Баллоны, количество	4
Доочистка отработавших газов	ДОК-ДФФ
Мощность ISO 14396, об/мин	2700 об/мин
Мощность ISO 14396, HP	50 л.с.
Мощность ISO 14396, кВт	36,8 кВт
Мощность по стандарту SAE J1995, об/мин	2700 об/мин
Мощность SAE J1995, HP	50,1 л.с.
Мощность по стандарту SAE J1995, кВт	37,4 кВт
Категория выбросов выхлопных газов, ЕС	Этап 5 ЕС
Категория выбросов выхлопных газов, США	Уровень 4 Агентства по охране окружающей среды США
Категория выбросов выхлопных газов, Корея	КОР Этап 5

Скорость, плавно регулируемая	0 — 11,0
Подъем без вибрации	40 %
Подъем с учетом вибрации	30

Центробежная сила, задняя, II	39 кН
Центробежная сила, задняя, I	64 кН
Центробежная сила, фронт, II	39 кН
Центробежная сила, фронт, I	64 кН
Амплитуда, фронт, II	0,31 мм
Амплитуда, фронт, I	0,51 мм
Частота вибрации, задняя часть, II	51 Гц
Частота вибрации, задняя, I	60 Гц
Частота вибрации, передняя часть, II	51 Гц
Частота вибрации, передняя часть, I	60 Гц
Амплитуда, задняя, II	0,31 мм
Amplitude, rear, I	0,51 mm

Тип рулевого управления	Шарнирно-сочлененное рулевое управление
Угол колебания +/-	8 °

Полив воды, тип

Давление

Вместимость топливного бака	73 л
Резервуар для воды, вместимость	285 л

Измеренная акустическая мощность LW(A)	102 дБ(А)
Гарантированный уровень звуковой мощности L (Вт·ч)	106

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см
