Series HD+

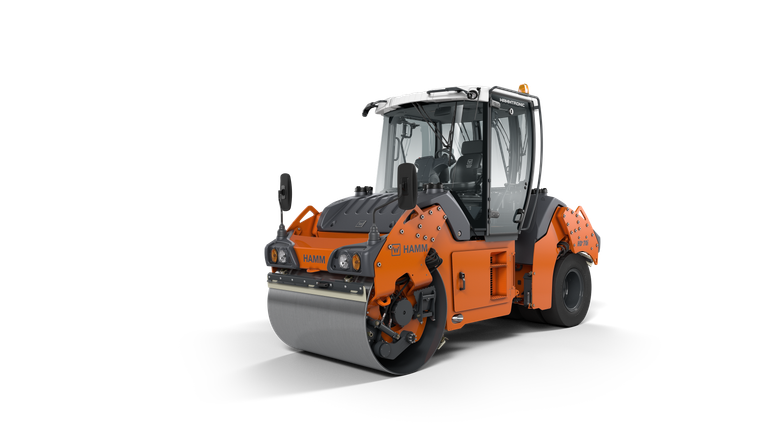

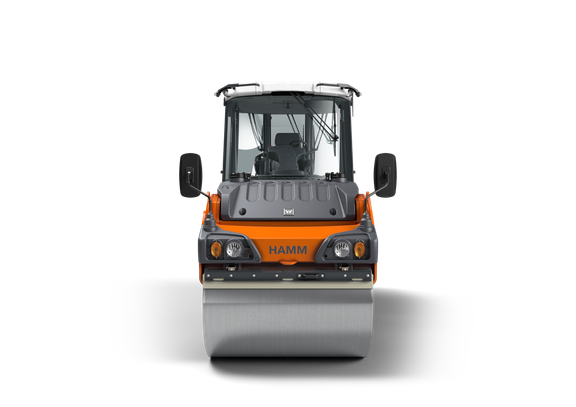

HD+ 70i VT

Тандемный каток с вибрационным барабаном и комплектом колес

55,4 Мощность, кВт
7190 Эксплуатационная масса, кг
1595 Рабочая ширина, мм
Этап 5 ЕС Экологический класс

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

HD+ 70i VT

Концепция управления Easy Drive.
Цифровая готовность.
Блок управления сиденьем можно перемещать и поворачивать.
Инновационная концепция салона для оптимальной обзорности и высокого комфорта.
Трехточечный шарнирный механизм обеспечивает равномерное распределение веса и хорошее прямолинейное движение.

Ключевые особенности

3-точечная артикуляция

Трехточечная артикуляция отличается от обычных шарниров геометрическим расположением и соединением трех отдельных шарниров, а также одним дополнительным соединительным звеном между двумя обычными верхними шарнирами. Это обеспечивает оптимальную управляемость, превосходную безопасность вождения и максимальный комфорт.

HAMMTRONIC

HAMMTRONIC — это электронная система управления машиной, которая контролирует и управляет всеми ключевыми функциями машины, тем самым повышая безопасность, экономичность и экономию топлива. Возможности, предоставляемые HAMMTRONIC, включают, например, автоматическую регулировку частоты вращения дизельного двигателя в соответствии с потребностями отдельных приводов. Кроме того, HAMMTRONIC контролирует запуск и торможение, а также распределяет крутящие моменты привода по оси барабана и задним колесам в соответствии с текущими рабочими параметрами. HAMMTRONIC также контролирует гидростатический вибрационный привод и различные программы рулевого управления (только для серии DV+), гарантируя равномерное и плавное движение обоих барабанов.

Легкое вождение

Простота и интуитивно понятное управление становятся все более важным критерием для современной строительной техники. Поэтому компания HAMM разработала Easy Drive — стандартизированную концепцию управления для тандемных катков (серии HD+ и DV+), уплотнителей (серия H) и катков на пневматических шинах (серия HP), которая сводит сложность к минимуму и позволяет операторам быстро и правильно реагировать в кратчайшие сроки. Наряду с понятной, интуитивно понятной и простой в освоении концепцией управления, Easy Drive включает в себя ряд функций, улучшающих эргономические, безопасные и эксплуатационные характеристики.

Измерьте правильно. Измерьте прямо сейчас.

Наши интеллектуальные решения упрощают уплотнение, измерение и документирование как никогда прежде. Благодаря инновационным цифровым интерфейсам между оператором и машиной, а также интеллектуальным помощникам, мы выводим эффективность на новый уровень. Мы напрямую связываем тенденции цифровизации и ресурсосбережения с вашей повседневной деятельностью на строительной площадке.

Технические характеристики

Серия	HD+
Модель	HD+ 70i VT
Описание	Тандемный каток с вибрационным барабаном и комплектом колес
Ряд	H302

Статическая линейная нагрузка, передняя	25,03 кг/см
Эксплуатационная масса с защитной дугой (ROPS)	7,010 кг
Вес без кабины и без защитной дуги (ROPS)	6,295 кг
Эксплуатационная масса с кабиной	7,190 кг
Нагрузка на ось, задняя	3,435 кг
Нагрузка на ось, передняя	3,755 кг
Максимальная рабочая масса	9,830 кг

Общая длина	4,480 мм
Общая ширина с кабиной	1,790 мм
Максимальная рабочая ширина	1,595 мм
Общая высота с кабиной	2,890 мм
Расстояние между центрами	3,340 мм
Дорожный просвет, центр	340 мм
Радиус поворота, внутри	4,230 мм
Общая высота с защитной рамой	2,970 мм

Диаметр барабана, передняя часть	1,140 мм
Ширина барабана, передняя часть	1,500 мм
Количество шин, задние	4
Размер шин, задние	11.00-20
Ширина по шинам, задняя	1,420 мм
Барабанный тип, передний	Гладкий/неразделенный
Толщина барабана, передняя часть	17 мм
Смещение пути, влево	135 мм

Количество шин, задние	4
Размер шин, задние	11.00-20
Ширина по шинам, задняя	1,420 мм

Производитель	DEUTZ
Модель	TCD 2.9 L4
Баллоны, количество	4
Мощность ISO 14396, об/мин	2300 об/мин
Мощность ISO 14396, HP	75,3 л.с.
Мощность ISO 14396, кВт	55,4 кВт
Мощность по стандарту SAE J1349, об/мин	2300 об/мин
Мощность SAE J1349, HP	74,2 л.с.
Мощность по стандарту SAE J1349, кВт	55,4 кВт
Категория выбросов выхлопных газов, ЕС	Этап 5 ЕС
Категория выбросов выхлопных газов, США	Уровень 4 Агентства по охране окружающей среды США
Категория выбросов выхлопных газов, Корея	КОР Этап 5

Регулирование, бесконечно изменчивое	HAMMTRONIC
Скорость, плавно регулируемая	0 — 9,75
Подъем без вибрации	48 %

Центробежная сила, фронт, II	65 кН
Центробежная сила, фронт, I	80 кН
Амплитуда, фронт, II	0,35 мм
Амплитуда, фронт, I	0,6 мм
Частота вибрации, передняя часть, II	58 Гц
Частота вибрации, передняя часть, I	48 Гц

Тип рулевого управления

Шарнирно-сочлененное рулевое управление

Полив воды, тип

Давление

Вместимость топливного бака	120 л
Резервуар для воды, вместимость	700 л
Резервуар для присадок, вместимость	18 л

Гарантированный уровень звуковой мощности L (Вт·ч)

106

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см
