Compact Class

SUPER 1003i

Колесный асфальтоукладчик компактного класса

55,4 кВт Мощность
1,85 м Базовая ширина
3,9 м Ширина укладки, макс.
230 т/ч Производительность

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

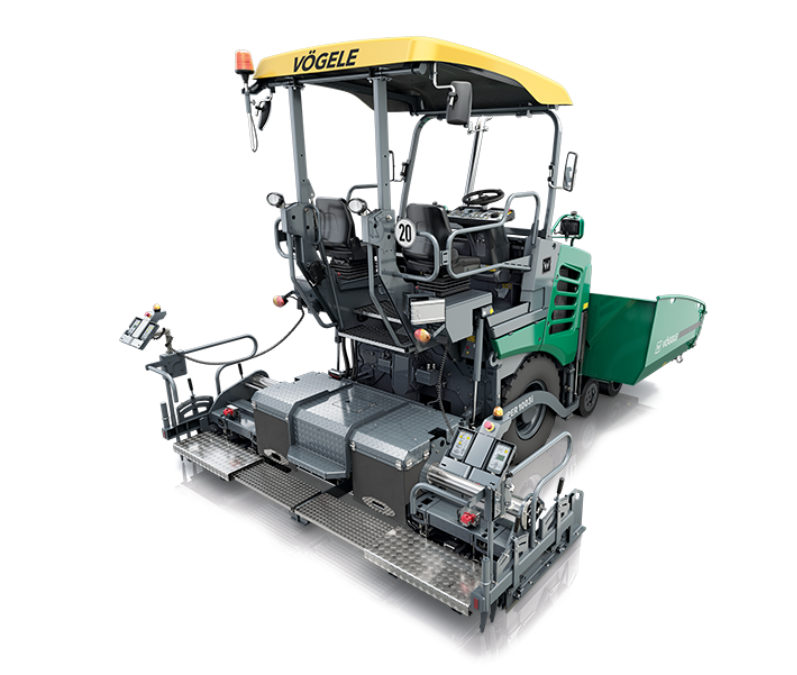

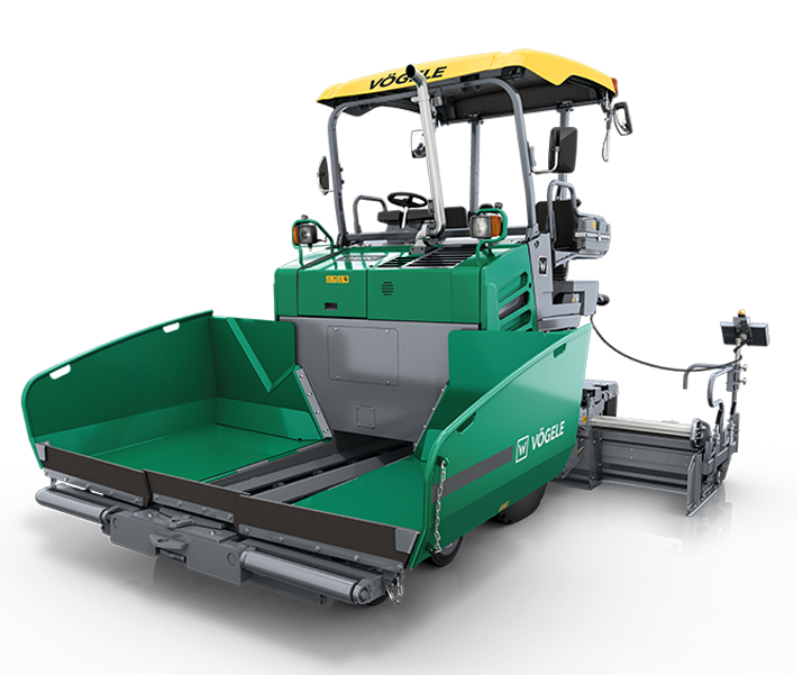

SUPER 1003i

Компактные размеры, простота в обращении и отличное соотношение цены и качества – вот что предлагает новый колесный асфальтоукладчик VÖGELE SUPER 1003i. Входящий в линейку Classic, он обладает широким спектром функций, ориентированных на основные задачи, необходимые бригадам для успешной работы. SUPER 1003i может использоваться в сочетании с выдвижной выравнивающей плитой AB 340 с вибраторами (версия V) или с трамбовкой и вибраторами (версия TV).

Ключевые особенности

ErgoBasic

Концепция управления ErgoBasic была разработана на основе проверенной системы управления ErgoPlus для наших асфальтоукладчиков Premium Line и специально адаптирована для удовлетворения требований и потребностей пользователей асфальтоукладчиков VÖGELE Classic Line. Целью было разработать операционную систему, которая могла бы управляться так же быстро, точно и интуитивно, как система ErgoPlus 3 на машинах серии «Dash 3». Таким образом, VÖGELE является единственным производителем, предлагающим стандартизированную концепцию управления для всех классов асфальтоукладчиков.

Поворотное рулевое управление – рулевой тормоз

Новая стандартная функция поворотного рулевого управления делает колесные асфальтоукладчики SUPER почти такими же маневренными, как и гусеничные: минимальный внутренний радиус поворота позволяет машинам разворачиваться практически на месте. Это огромное преимущество, особенно на стесненных рабочих площадках, например, в городских условиях.<

Нивелтроник Базовый

Компания VÖGELE также разработала систему Niveltronic Basic для автоматического контроля уклона и выравнивания, соответствующую концепции управления ErgoBasic. Она полностью интегрирована в систему управления машиной и, следовательно, идеально адаптирована к конкретной модели асфальтоукладчика. Еще одним выдающимся аспектом Niveltronic Basic является ее особенно простое и интуитивно понятное управление, благодаря чему даже менее опытные операторы смогут правильно использовать систему. Это создает идеальные условия для работы асфальтоукладчиков Classic Line точно по линии и горизонтально на любом основании.

Технические характеристики

Исполнение	Дизельный двигатель с жидкостным охлаждением, 4 цилиндра
Производитель	Дойц
Модель	TCD 3.6 L4
Экологический класс	Европейский стандарт выбросов выхлопных газов V, американский стандарт EPA Tier 4f
Система нейтрализации выхлопных газов	DOC, DPF
Номинальная мощность	55,4 кВт / 2000 об/мин
Мощность в ECO-режиме	55,4 кВт / 1600 об/мин
Гарантированный уровень звуковой мощности LWA	104 дБ(А)
Уровень звукового давления на рабочих местах оператора LPA (≤)	80 дБ(А)
Объём топливного бака	105 л

Внешний радиус поворота	5 м
Внешний радиус поворота с поворотным рулевым управлением	3,8 м
Тяговый привод Исполнение	Отдельные гидравлические приводы
Опциональное исполнение	2 задних и 2 передних колеса (6×4)
Стандартное исполнение	2 задних колеса (6х2)
Задние колеса Исполнение	2, пневматический, бескамерный
Размер задних шин	365/80 R20
Передние колеса Исполнение	4, установленные на тележках
Тип шин	Цельнолитые шины
Размер передних шин	460/310-250
Рабочий тормоз	Мощные многодисковые тормоза, управляемые ножной педалью, не требуют технического обслуживания.
Стояночный тормоз	Подпружиненный многодисковый тормоз, не требующий технического обслуживания
Вспомогательный тормоз	Гидростатический тормоз
Скорость укладки	30 м/мин
Транспортная скорость	20 км/ч
Рулевое управление	Гидравлический усилитель

Вместимость	10 т
Ширина	3,265 мм
Высота загрузки (дно приёмного бункера)	570 мм
Стандартное исполнение	Колеблющийся, складывающийся с боковыми стенками бункера.
Положения	Можно регулировать в переднем направлении на 80 мм

Конвейеры Количество	2
Исполнение	Со сменными подающими планками, направление движения конвейера может быть временно изменено.
Привод	Раздельные гидравлические приводы, пропорциональное управление
Скорость движения	22 м/мин
Шнеки Количество	2
Исполнение	Со сменными лопастями шнека, реверсивное вращение шнека
Диаметр	300 мм
Привод	Раздельные гидравлические приводы, пропорциональное управление
Частота вращения	85 Ед/мин
Стандартная регулировка высоты	Механическая регулировка на 13 см

Эксплуатационная масса

Стяжка	Общий вес
AB 340 В	9,800 кг
AB 340 ТВ	10 000 кг

Длина

Стяжка	Общая длина
AB 340	4,95 м

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см

Документы

Спецификация SUPER 1003i

pdf · 6 МБ
