Universal Class

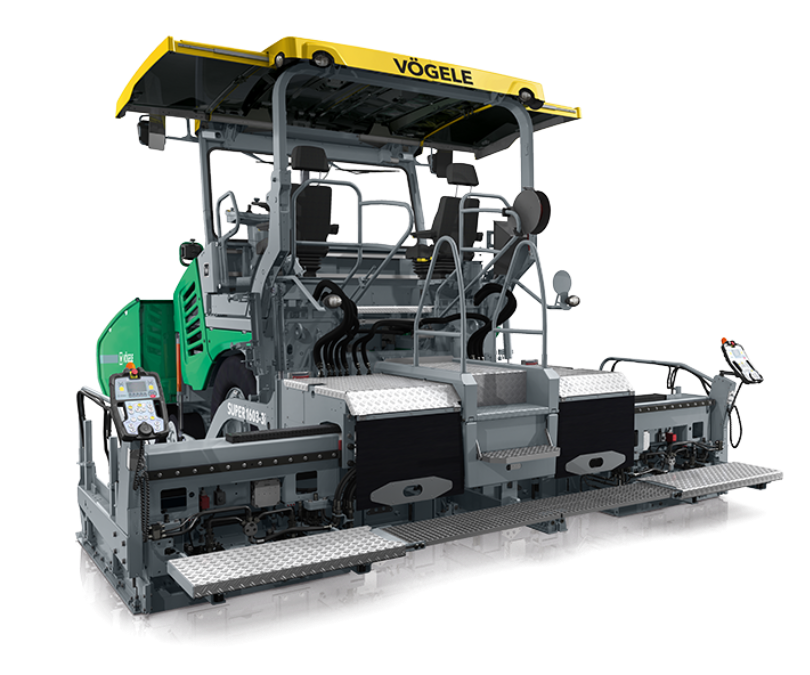

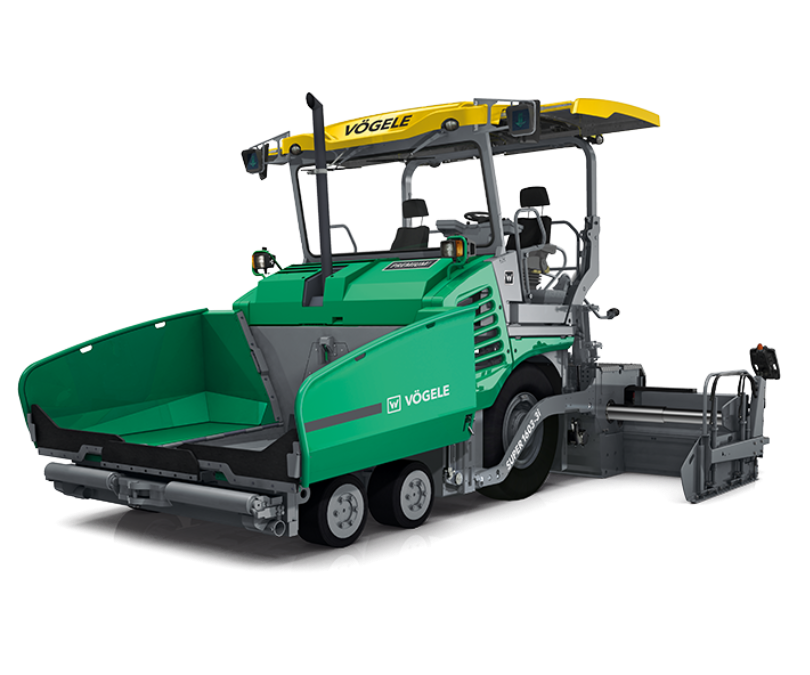

SUPER 1603-3i

Колесный асфальтоукладчик универсального класса

115 кВт Мощность, кВт
2,55 м Эксплуатационная масса, кг
7 м Рабочая ширина, мм
600 т/ч Экологический класс

Запросить цену Скачать спецификацию (PDF) В наличии у поставщика · возможна поставка под заказ

SUPER 1603-3i

Колёсный асфальтоукладчик SUPER 1603-3i — это проверенная временем универсальная машина с отличной мобильностью. Благодаря компактным размерам и новой системе рулевого управления Pivot Steer, асфальтоукладчик отличается высокой маневренностью, что делает его пригодным для множества задач. Концепция управления ErgoPlus 3 от VÖGELE делает работу с асфальтоукладчиком проще и безопаснее, чем когда-либо.

Ключевые особенности

ErgoPlus 3

Даже самая лучшая машина с самыми передовыми технологиями сможет в полной мере раскрыть свой потенциал только в том случае, если ею можно управлять легко и интуитивно. При этом она должна обеспечивать эргономичные и безопасные условия труда для оператора. Поэтому концепция управления ErgoPlus 3 ориентирована на оператора.

VÖGELE EcoPlus

В основе концепции дорожно-укладчиков Premium Line лежит принцип «Меньше расхода топлива – меньше выбросов – меньше затрат». Пакет мер по снижению выбросов VÖGELE EcoPlus включает в себя ряд отдельных решений, позволяющих значительно снизить расход топлива и уровень шума.

АвтоНастройка Плюс

С помощью AutoSet Plus мы повысили эффективность, удобство и, следовательно, качество ключевых процессов на строительной площадке. AutoSet Plus имеет две удобные автоматические функции. Две функции AutoSet Plus автоматизируют рутинные задачи, позволяя выполнять рабочие процессы быстрее и с большим контролем. Это, в свою очередь, означает, что строительные проекты могут быть завершены быстрее и надежнее.

Помощник PaveDock

Постоянная подача смеси необходима для получения ровного и качественного дорожного покрытия. Именно поэтому компания VÖGELE разработала систему PaveDock Assistant для своих асфальтоукладчиков поколения «Dash 3». Эта чрезвычайно эффективная система значительно упрощает взаимодействие между оператором асфальтоукладчика и водителем подающего механизма, а также обеспечивает безопасную и бесперебойную подачу смеси к асфальтоукладчику.

Поворотное рулевое управление – рулевой тормоз

Новая стандартная функция поворотного рулевого управления делает колесные асфальтоукладчики SUPER почти такими же маневренными, как и гусеничные: минимальный внутренний радиус поворота позволяет машинам разворачиваться практически на месте. Это огромное преимущество, особенно на стесненных рабочих площадках, например, в городских условиях.

Технические характеристики

Исполнение	Дизельный двигатель с жидкостным охлаждением, 4 цилиндра
Производитель	Cummins
Модель	B4.5 — C154
Экологический класс	Европейский стандарт выбросов выхлопных газов V, американский стандарт EPA Tier 4f
Система нейтрализации выхлопных газов	DOC, DPF, SCR
Номинальная мощность	115 кВт / 2000 об/мин
Мощность в ECO-режиме	109 кВт / 1700 об/мин
Гарантированный уровень звуковой мощности LWA	107 дБ(А)
Уровень звукового давления на рабочих местах оператора LPA (≤)	80 дБ(А)
Объём топливного бака	201 л

Внешний радиус поворота	6,5 м
Внешний радиус поворота с поворотным рулевым управлением	3,5 м
Тяговый привод Исполнение	Отдельные гидравлические приводы
Опциональное исполнение	2 задних и 2 передних колеса (6×4)
Опциональное исполнение	2 задних и 4 передних колеса (полный привод 6×6)
Стандартное исполнение	2 задних колеса (6х2)
Задние колеса Исполнение	2, пневматический, бескамерный
Размер задних шин	14.00 R25
Передние колеса Исполнение	4, установленные на тележках (колеблющаяся ось)
Тип шин	Цельнолитые шины
Размер передних шин	540/300–390
Рабочий тормоз	Мощные многодисковые тормоза, управляемые ножной педалью, не требуют технического обслуживания.
Стояночный тормоз	Подпружиненный многодисковый тормоз, не требующий технического обслуживания
Вспомогательный тормоз	Гидростатический тормоз
Скорость укладки	18 м/мин
Транспортная скорость	20 км/ч
Рулевое управление	Гидравлический усилитель

Вместимость	13 т
Ширина	3,265 мм
Высота загрузки (дно приёмного бункера)	590 мм
Стандартное исполнение	Колебательный
Положения	Можно регулировать в переднем направлении на 75 мм или 150 мм.

Конвейеры Количество	2
Исполнение	Со сменными подающими планками, направление движения конвейера может быть временно изменено.
Привод	Раздельные гидравлические приводы, пропорциональное управление
Скорость движения	33 м/мин
Шнеки Количество	2
Исполнение	Со сменными лопастями шнека, реверсивное вращение шнека
Диаметр	400 мм
Привод	Раздельные гидравлические приводы, пропорциональное управление
Частота вращения	84 Ед/мин
Высота	Бесконечно переменный
Стандартная регулировка высоты	Гидравлически регулируемый на 15 см
Система смазки	Централизованная система смазки, электроприводной консистентный насос

Эксплуатационная масса

Стяжка	Общий вес
AB 500 ТВ	17,900 кг

Длина

Стяжка	Общая длина
AB 500 ТВ	6,04 м

Совместимые отвалы

Максимальная ширина укладки зависит от установленного отвала

Отвал	Базовая ширина	Максимальная ширина	Толщина слоя, до
AB 500	2,55 м	7,5 м	30 см
AB 600	3 м	7,5 м	30 см

Документы

Спецификация SUPER 1603-3i

pdf · 7 МБ
